YANGINA KARŞI GÜVENLİKLİ KABLOLAR

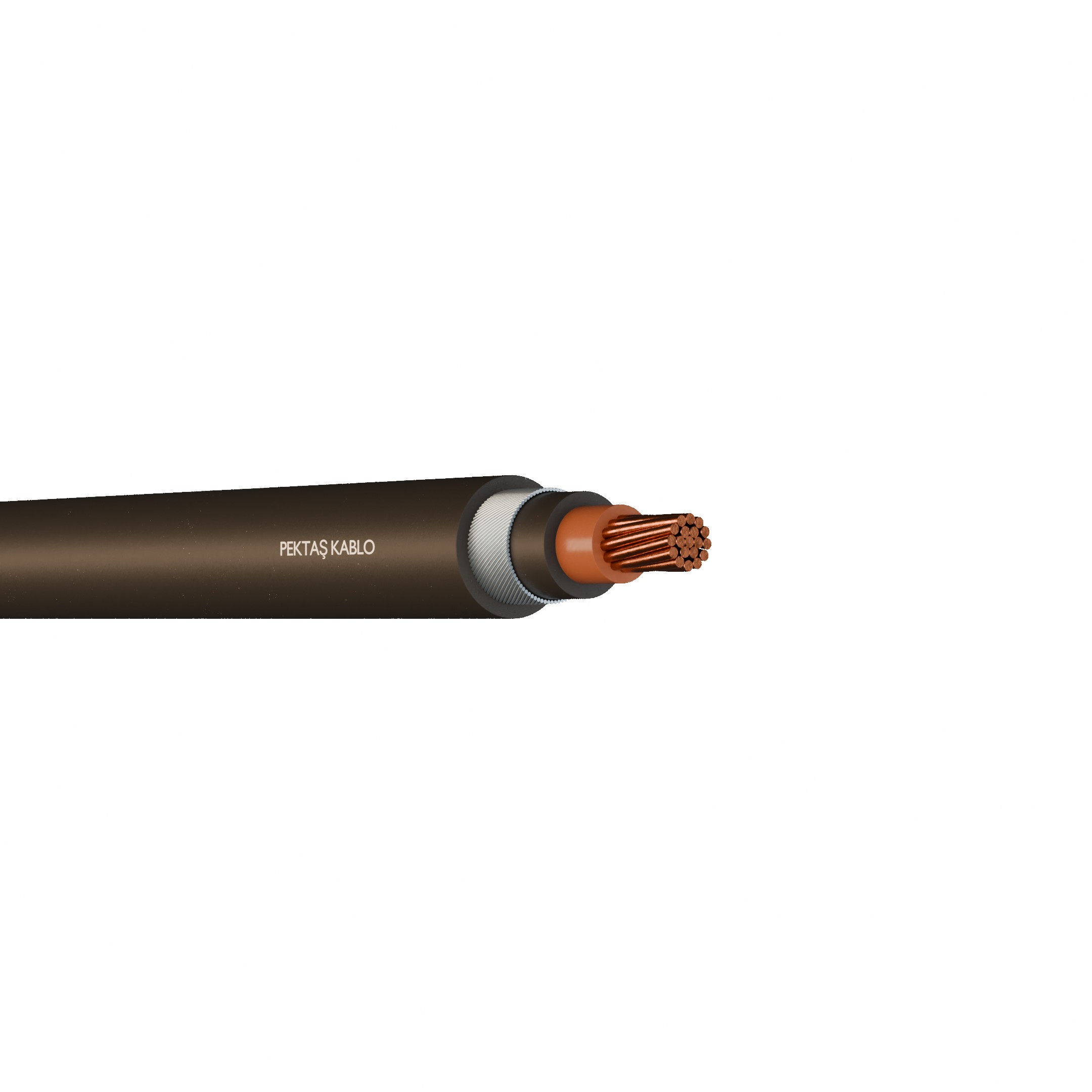

YXZ2V (N2XRY)

Mekanik zorlamalara dayanıklı ağır işletme şartlarına uygun olduğu için toprak altında kullanılabilir. Yüksek çalışma sıcaklıklarına uyum gösterir, kısa süreli ani sıcaklık artışlarına dayanıklıdır ve daha uzun ömürlüdür.

Maks. çalışma sıcaklığı

90 °C

Maks. kısa devre sıcaklığı

250 °C

Deney gerilimi

3.5 kV

Min. bükülme yarı çapı

15 x D

Beyan gerilimi Uo/U

0.6/1 kV

Tek kablo düşey alev yayılma testi

EN 60332-1-2

Yapısı

1- İletken: Som veya örgülü bakır
2- İzole: Çapraz bağlı polietilen (XLPE)
3- Dolgu: Polivinil klorür (PVC)
4- Zırh: Tek damarlı kablolarda alüminyum, çok damarlı kablolarda galvanizli yuvarlak çelik tel
5- Dış Kılıf: Polivinil klorür (PVC)

Uygulama Alanları

Teknik Veriler - YXZ2V (N2XRY)

Nominal Kesit mm²	Dış Çap mm	Net Ağırlık kg/km	İletken Direnci Max. ohm/km(20°C)	Akım Taşıma Kapasitesi (Toprakta)	Akım Taşıma Kapasitesi (Havada)
1x4	10	142	4,61	55	47
1x6	10,5	167	3,08	68	59
1x10	11	215	1,83	91	81
1x16	12,5	280	1,15	117	109
1x25	15,0	430	0,727	150	146
1x35	16	529	0,524	179	179
1x50	18	707	0,387	211	218
1x70	20	929	0,268	257	275
1x95	21	1194	0,193	304	336
1x120	24	1504	0,153	341	388
1x150	26	1794	0,124	377	438
1x185	28	2180	0,0991	418	501
1x240	31	2769	0,0754	469	508
1x300	33	3351	0,0601	514	654
1x400	37	4342	0,0470	565	733
1x500	41	5475	0,0366	623	825
1x630	45	6937	0,0283	690	934
2x1,5	13	310	12,1	31	25
2x2,5	13,5	360	7,41	40	33
2x4	14,5	422	4,61	52	43
2x6	15,5	496	3,08	65	54
2x10	18	772	1,83	87	75
2x16	20	980	1,15	113	100
2x25	24,5	1530	0,727	146	136
2x35	27	1835	0,524	176	165
2x50	30	2270	0,387	208	201
2x70	33	2915	0,268	256	255
2x95	38	4025	0,193	307	314
2x120	41	4785	0,153	349	364
2x150	45	5670	0,124	391	416
2x185	50	7230	0,0991	442	480
2x240	56	9040	0,0754	509	565
3x1,5	13	334	12,1	31	25
3x2,5	14	390	7,41	40	33
3x4	15	472	4,61	52	43
3x6	16	560	3,08	65	54
3x10	19	875	1,83	87	75
3x16	21	1130	1,15	113	100
3x25	26	1790	0,727	146	136
3x35	28	2190	0,524	176	165
3x50	31	2725	0,387	208	201
3x70	37	3900	0,268	256	255
3x95	40	4900	0,193	307	314
3x120	44	5910	0,153	349	364
3x150	49	7440	0,124	391	416
3x185	54	8970	0,0991	442	480
3x240	60	11200	0,0754	509	565
3x300	69	14799	0,0601	638	580
3x400	82	18855	0,0470	746	663
3x25/16	29	1985	0,727/1,15	146	136
3x35/16	30	2353	0,524/1,15	176	165
3x50/25	34	3000	0,387/0,727	208	201
3x70/35	39	4150	0,268/0,524	256	255
3x95/50	43	5260	0,193/0,387	307	314
3x120/70	48	6490	0,153/0,268	349	364
3x150/70	53	8070	0,124/0,268	391	416
3x185/95	57	9620	0,0991/0,193	442	480
3x240/120	63	12210	0,0754/0,153	509	565
3x300/150	70	15600	0,0601/0,124	683	580
3x400/185	80	20750	0,0470/0,0991	746	663
4x1,5	14	374	12,2	31	25
4x2,5	15	440	7,41	40	33
4x4	16	536	4,61	52	43
4x6	18	784	3,08	65	54
4x10	20	1015	1,83	87	75
4x16	23	1470	1,15	113	100
4x25	28	2125	0,727	146	136
4x35	31	2600	0,524	176	165
4x50	34	3260	0,387	208	201
4x70	40	4680	0,268	256	255
4x95	44	5920	0,193	307	314
4x120	49	7610	0,153	349	364
4x150	54	9180	0,124	391	416
4x185	59	11000	0,0991	442	480
4x240	65	13700	0,0754	509	565
4x300	72	19303	0,0601	683	580
4x400	86	22800	0,0470	746	663
5x1,5	15	412	12,1	31	25
5x2,5	16	495	7,41	40	33
5x	18	742	4,61	52	43
5x6	19	880	3,08	65	54
5x10	22	1170	1,83	87	75
5x16	25	1700	1,15	113	100
5x25	30	2450	0,727	146	136
5x32	33	3030	0,524	176	165
5x50	38	4200	0,387	208	201
5x70	43	5520	0,268	256	255
5x95	49	7470	0,193	307	314
5x120	54	9150	0,153	349	364
5x150	59	10900	0,124	391	416
5x185	64	12980	0,0991	442	480
5x240	71	17400	0,0754	509	565
