ALÜMİNYUM İLETKEN KABLOLAR

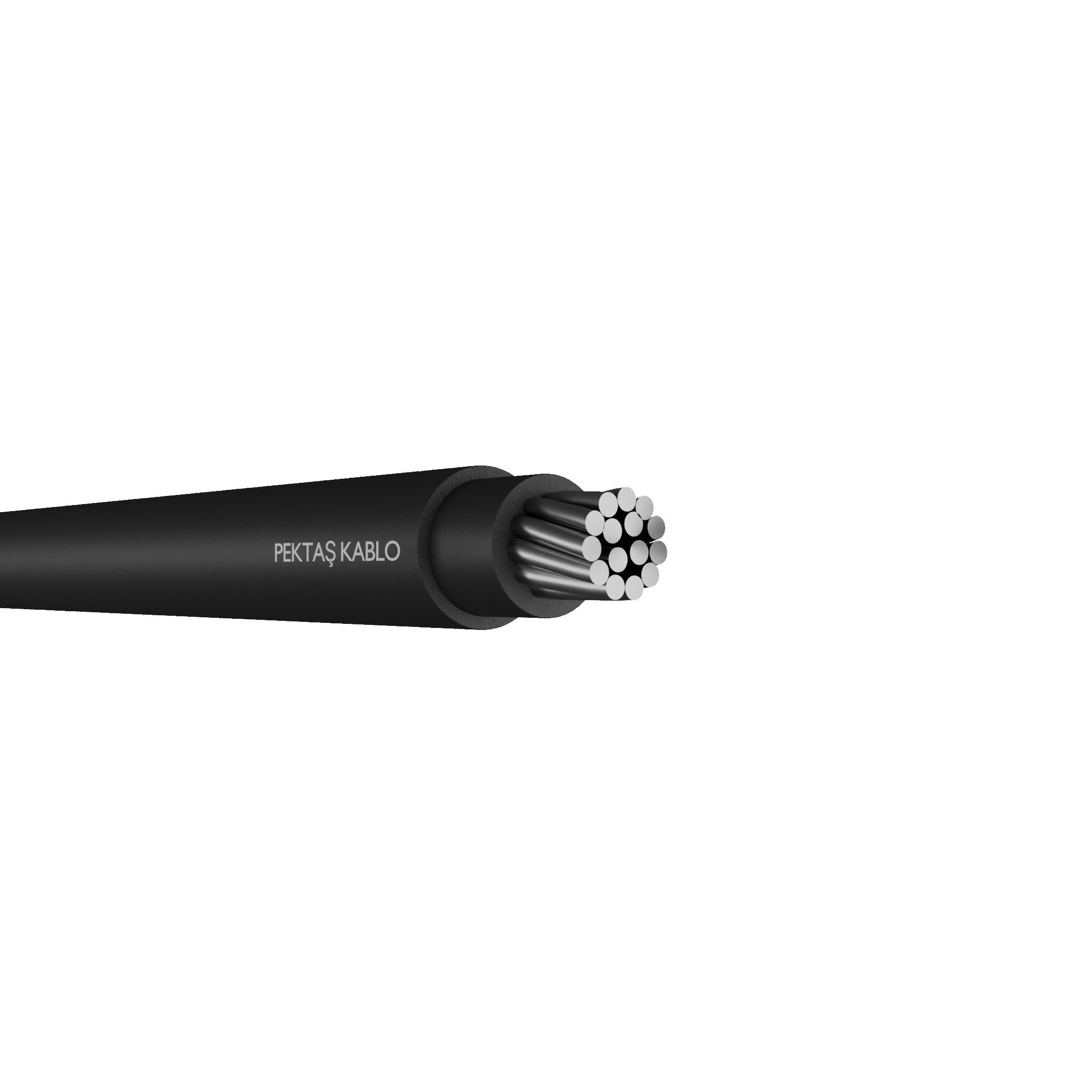

XLPE İzoleli, Alüminyum İletkenli Alçak Gerilim Güç Kabloları (NA2XY)

Dielektrik kayıpları çok düşük olan bu kablolar; yerleşim ve endüstri bölgelerinde, hariçte, toprak altında ve kablo kanallarında ani yük değişimlerinin olduğu enerji tesislerinde kullanılır.

Maks. çalışma sıcaklığı

90 °C

Maks. kısa devre sıcaklığı

250 °C

Deney gerilimi

3.5 kV

Min. bükülme yarı çapı

12 x D

Beyan gerilimi Uo/U

0.6/1 kV

Tek kablo düşey alev yayılma testi

EN 60332-1

Kurşunsuz

Lead Free

Yapısı

1- Örgülü alüminyum
2- Çapraz bağlı polietilen (XLPE)
3- Polivinil klorür (PVC)

Uygulama Alanları

Teknik Veriler - NA2XY (0,6/1 kV) / AL/XLPE/PVC/PVC

Nominal Kesit mm²	Dış Çap mm	Net Ağırlık kg/km	İletken Direnci Max. ohm/km (20°C)	Akım Taşıma Kapasitesi (Toprakta Trefoil) (A)	Akım Taşıma Kapasitesi (Toprakta Düz) (A)	Akım Taşıma Kapasitesi (Havada Trefoil) (A)	Akım Taşıma Kapasitesi (Havada Düz) (A)
1x16	8,7	105	1,910	-	-	-	-
1x25	10,9	154	1,200	-	-	-	-
1x35	12,1	195	0,868	164	137	163	131
1x50	13,8	250	0,641	195	163	200	161
1x70	15,5	325	0,443	238	201	254	205
1x95	17,7	434	0,320	284	240	313	253
1x120	19,6	521	0,253	323	274	366	296
1x150	21,7	640	0,206	361	308	420	341
1x185	24,1	785	0,164	408	350	486	395
1x240	27,2	1018	0,125	476	408	585	475
1x300	30,3	1249	0,100	537	462	675	548
2x10	14,4	292	3,080	-	-	-	-
2x16	16,6	392	1,910	-	-	-	-
2x25	21,0	608	1,200	111	100	-	-
2x35	23,4	768	0,868	132	122	-	-
2x50	27,0	1016	0,641	157	147	-	-
3x10	15,4	338	3,080	-	-	-	-
3x16	17,6	446	1,910	-	-	-	-
3x25	22,3	678	1,200	111	100	-	-
3x35	24,9	864	0,868	132	122	-	-
3x50	28,8	1147	0,641	157	147	-	-
3x70	32,7	1507	0,443	195	180	-	-
3x95	37,3	1992	0,320	233	232	-	-
3x120	41,2	2398	0,253	266	270	-	-
3x150	46,0	2991	0,206	299	308	-	-
3x185	51,2	3688	0,164	340	357	-	-
3x240	58,0	4786	0,125	401	435	-	-
3x300	64,9	5944	0,100	455	501	-	-
4x25	24,7	834	1,200	111	100	-	-
4x35	27,6	1065	0,868	132	122	-	-
4x50	31,9	1406	0,641	157	147	-	-
4x70	36,4	1868	0,443	195	180	-	-
4x95	41,4	2457	0,320	233	232	-	-
4x120	45,7	2950	0,253	266	270	-	-
4x150	52,0	3810	0,206	299	308	-	-
4x185	57,7	4668	0,164	340	357	-	-
4x240	65,6	6109	0,125	401	435	-	-
4x300	72,9	7498	0,100	455	501	-	-
5x16	23,1	738	1,910	-	-	-	-
5x25	26,9	992	1,200	111	100	-	-
5x35	30,4	1294	0,868	132	122	-	-
5x50	35,4	1734	0,641	157	147	-	-
5x70	40,3	2289	0,443	195	180	-	-
5x95	46,5	3097	0,320	233	232	-	-
3x10/10	19,5	401	3,08/3,08	-	-	-	-
3x16/16	23,9	562	1,91/1,91	-	-	-	-
3x25/16	26,5	785	1,2/1,91	111	100	-	-
3x35/16	31,0	982	0,868/1,91	132	122	-	-
3x50/25	34,9	1318	0,641/1,20	157	147	-	-
3x70/35	39,9	1703	0,443/0,868	195	180	-	-
3x95/50	44,5	2248	0,32/0,641	233	232	-	-
3x120/70	48,7	2774	0,253/0,443	266	270	-	-
3x150/70	54,7	3247	0,206/0,443	299	308	-	-
3x185/95	61,5	4180	0,164/0,320	340	357	-	-
3x240/120	68,5	5324	0,125/0,253	401	435	-	-
3x300/150	68,5	6626	0,100/0,206	445	501	-	-
