ZIRHSIZ ENERJİ KABLOLARI

YXV(N2XY)

Dielektrik kaybı çok düşük olan bu kablolar bina içinde, boru içinde ve endüstri bölgelerinde ya da mekanik hasar beklenmeyen dağıtım merkezlerinde ve ani yük değişimlerinin olduğu enerji tesislerinde kullanılır.

Maks. çalışma sıcaklığı

90 °C

Maks. kısa devre sıcaklığı

250 °C

Deney gerilimi

3.5 kV

Min. bükülme yarı çapı

12 x D

Beyan gerilimi Uo/U

0.6/1 kV

Tek kablo düşey alev yayılma testi

EN 60332-1

Hassasiyet

Kurşunsuz

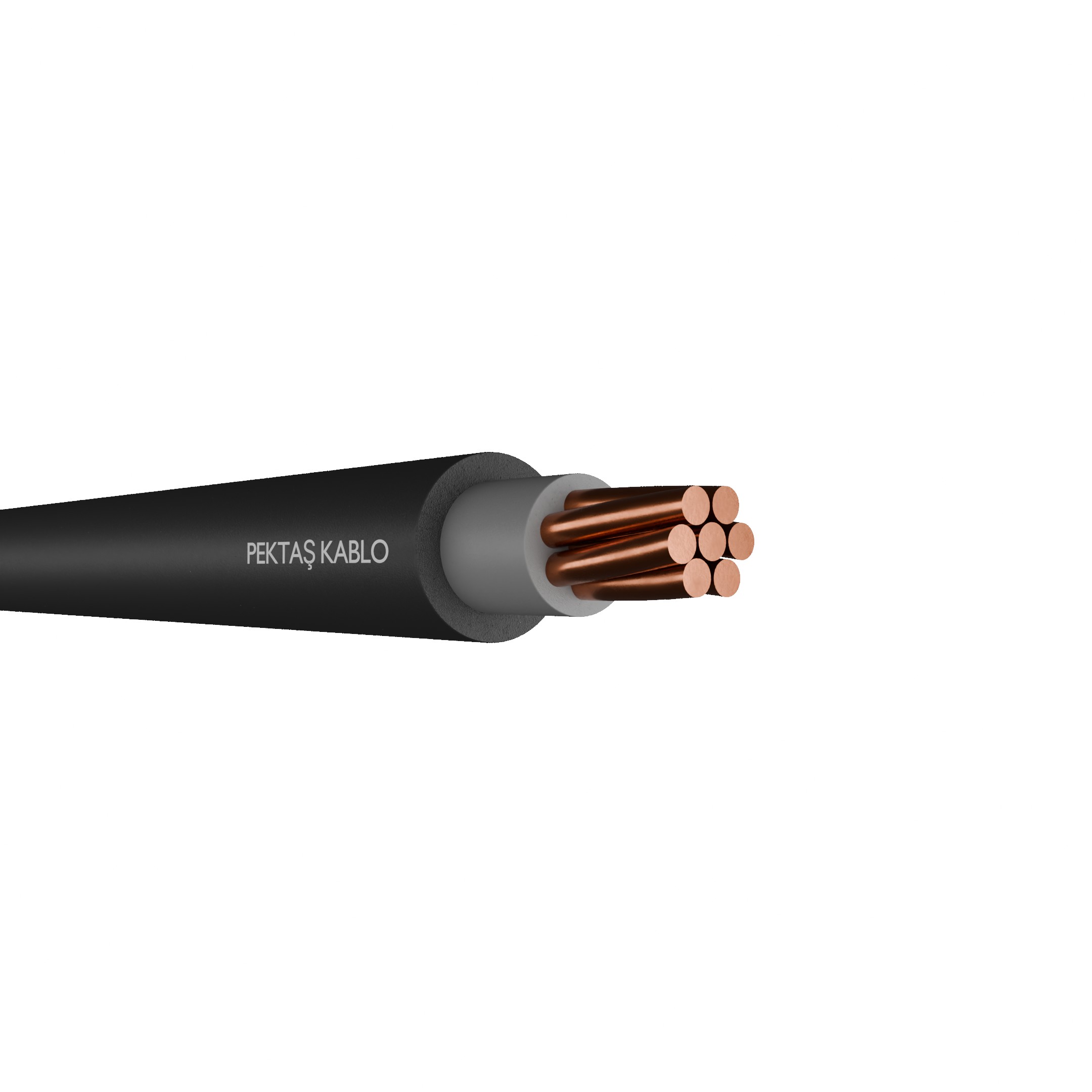

Yapısı

1- Som veya örgülü bakır
2- Çapraz bağlı polietilen
3- Polivinil klorür
4- Polivinil klorür

Uygulama Alanları

Teknik Veriler - YXV(N2XY) (0,6/1 kV) / Cu/XLPE/PVC/PVC

Nominal Kesit mm²	Dış Çap mm	Net Ağırlık kg/km	İletken Direnci Max. ohm/km (20°C)	Akım Taşıma Kapasitesi Toprakta (A)	Akım Taşıma Kapasitesi Havada (A)
3x16/10	19,8	858	1,15/1,83	112	98
3x25/16	23,0	1247	0,727/1,15	145	133
3x35/16	25,4	1574	0,524/1,15	174	162
3x50/25	28,9	2117	0,387/0,727	206	197
3x70/35	32,8	2912	0,268/0,524	254	250
3x95/50	37,2	3909	0,193/0,387	305	308
3x120/70	42,0	5018	0,153/0,268	348	359
3x150/70	45,2	5905	0,124/0,268	392	412
3x185/95	52,0	7677	0,0991/0,193	444	475
3x240/120	58,4	9776	0,0754/0,153	517	564
3x300/150	61,8	11953	0,0601/0,124	585	649
3x400/185	67,5	14950	0,0470/0,0991	671	761
4x1,5	11,1	186	12,1	31	24
4x2,5	12,0	236	7,41	40	32
4x4	13,1	316	4,61	52	42
4x6	14,6	422	3,08	64	53
4x10	17,4	639	1,83	86	74
4x16	19,7	906	1,15	112	98
4x25	23,0	1333	0,727	145	133
4x35	26,1	1799	0,524	174	162
4x50	29,9	2404	0,387	206	197
4x70	34,4	3374	0,268	254	250
4x95	38,8	4509	0,193	305	308
4x120	44,2	5748	0,153	348	359
4x150	48,2	7013	0,124	392	412
4x185	53,6	8730	0,0991	444	475
4x240	62,3	11535	0,0754	517	564
4x300	68,9	14712	0,0601	585	649
4x400	75,6	18280	0,0470	671	761
