YANGINA KARŞI GÜVENLİKLİ KABLOLAR

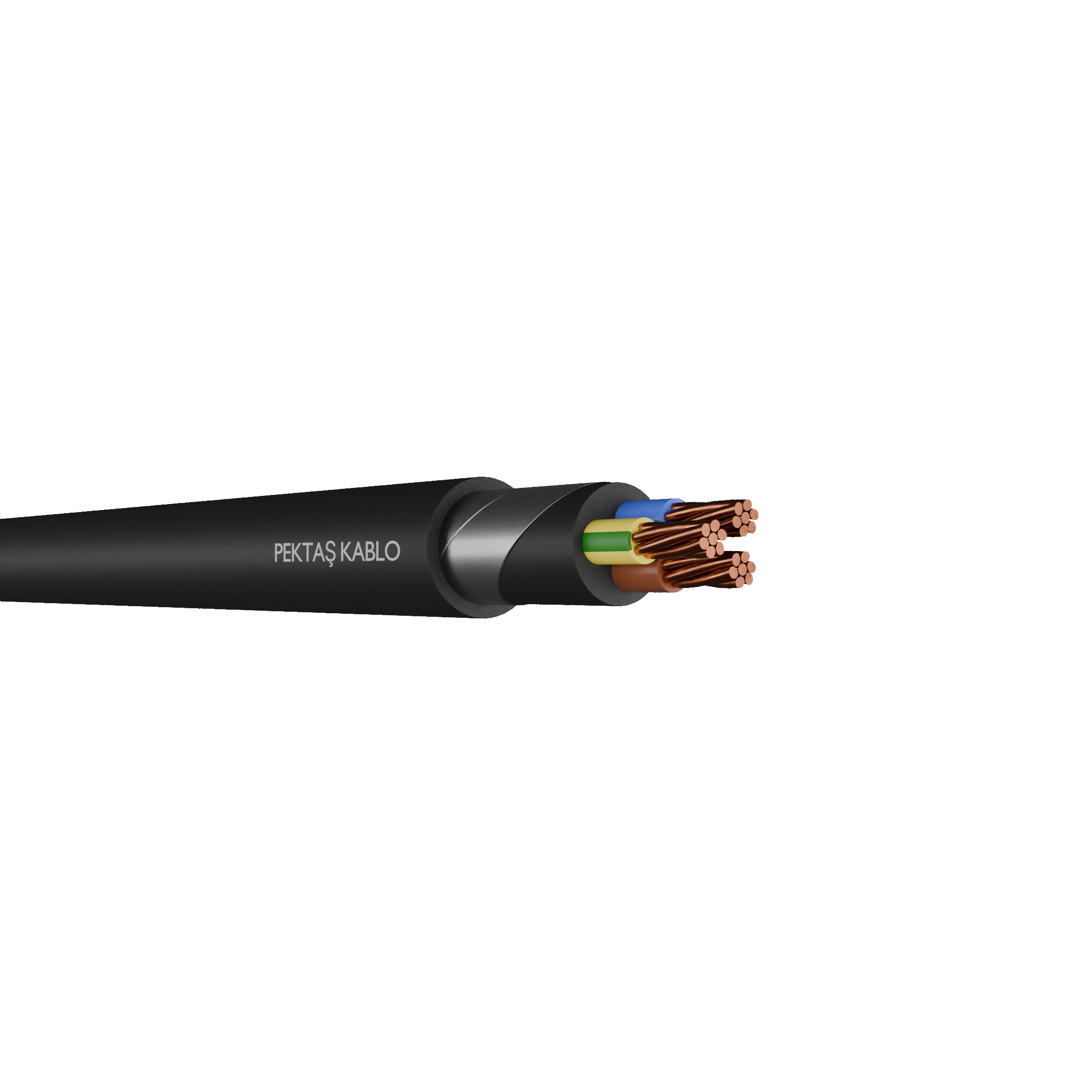

NYBY / YVZ4V

Yapısındaki bant şeklinde galvanizli çelik zırh sayesinde mekanik dış tesirlere karşı çok mukavemetlidir. Ağır işletme şartlarına uygundur.

Maks. çalışma sıcaklığı

70 °C

Maks. kısa devre sıcaklığı

160 °C

Deney gerilimi

3.5 kV

Min. bükülme yarı çapı

15 x D

Beyan gerilimi Uo/U

0.6/1 kV

Tek kablo düşey alev yayılma testi

EN 60332-1-2

Yapısı

1- İletken: Som veya örgülü bakır
2- İzole: Polivinil klorür (PVC)
3- Dolgu: Polivinil klorür (PVC)
4- Zırh: Galvanizli çift çelik bant
5- Dış Kılıf: Polivinil klorür (PVC)

Uygulama Alanları

Yapısındaki bant şeklinde galvanizli çelik zırh sayesinde mekanik dış tesirlere karşı çok mukavemetlidir. Ağır işletme şartlarına uygundur.

Teknik Veriler - NYBY / YVZ4V

Nominal Kesit mm²	Dış Çap mm	Net Ağırlık kg/km	İletken Direnci Max. ohm/km(20°C)	Akım Taşıma Kapasitesi (Toprakta)	Akım Taşıma Kapasitesi (Havada)
2x10	18,5	700	1,83	90	66
2x16	20,5	900	1,15	116	89
2x25	23,5	1200	0,727	150	118
2x35	25,9	1500	0,524	181	143
2x50	29,0	1950	0,387	215	176
2x70	32,0	2550	0,268	264	224
2x95	37,0	3400	0,193	317	271
2x120	41,5	4400	0,153	360	314
2x150	45,0	5300	0,124	406	361
2x185	50,0	6450	0,0991	458	412
2x240	56,0	8150	0,0754	537	484
2x300	63,5	10200	0,0601	604	556
3x10	19,5	800	1,83	75	60
3x16	21,5	1050	1,15	98	80
3x25	25	1500	0,727	128	106
3x35	27,0	1850	0,524	157	131
3x50	31,0	2450	0,387	185	159
3x70	35,0	3300	0,268	228	202
3x95	40,5	4650	0,193	275	244
3x120	44,0	5600	0,153	313	282
3x150	48,5	6800	0,124	353	324
3x185	53,5	8300	0,0991	399	371
3x240	60,5	10600	0,0754	464	436
3x300	68,0	13000	0,0601	524	481
3x16+10	23,0	1200	1,15/1,83	98	80
3x25+16	26,5	1700	0,727/1,15	128	106
3x35+16	28,0	2050	0,524/1,15	157	131
3x50+25	32,0	2750	0,387/0,727	185	159
3x70+35	36,5	3700	0,268/0,524	228	202
3x95+50	42,0	5200	0,193/0,387	275	244
3x120+70	46,5	6400	0,153/0,268	313	282
3x150+70	50,0	7500	0,124/0,268	353	324
3x185+95	55,5	9250	0,0991/0,193	399	371
3x240+120	62,5	11800	0,0754/0,153	464	436
3x300+150	70,0	14500	0,0601/0,124	524	481
3x400+185	79	18700	0,0470/0,0991	600	560
4x10	21,0	980	1,83	75	60
4x16	23,5	1300	1,15	98	80
4x25	27,0	1850	0,727	128	106
4x35	29,5	2350	0,524	157	131
4x50	34,0	3100	0,387	185	159
4x70	39,0	4450	0,268	228	202
4x95	44,5	5800	0,193	275	244
4x120	49,0	7100	0,153	313	282
4x150	53,5	8600	0,124	353	324
4x185	59,0	10500	0,0991	399	371
4x240	67,0	13400	0,0754	464	436
4x300	75,5	16600	0,0601	524	481
4x400	86	22800	0,0470	746	663
5x1,5	15,0	410	12,1	18,2	14
5x2,5	16,0	500	7,41	23,8	18,8
7x1,5	16,0	480	12,1	15,6	12
7x2,5	17,0	580	7,41	20,4	16,3
10x1,5	18,5	660	12,1	13	10,2
10x2,5	20,0	820	7,41	17	13,8
12x1,5	19,5	710	12,1	12,3	9,7
12x2,5	21,0	890	7,41	16,2	13,1
14x1,5	20,0	770	12,1	11,7	9,3
14x2,5	21,5	907	7,41	15,3	12,5
19x1,5	22,0	930	12,1	10,4	8,3
19x2,5	23,5	1200	7,41	13,6	11,3
21x1,5	22,5	100	12,1	9,9	8
21x2,5	25,0	13000	7,41	12,9	10,8
24x1,5	24,5	12000	12,1	9,1	7,4
24x2,5	27,0	15000	7,41	11,9	10
30x1,5	26,0	1350	12,1	8,6	7
30x2,5	28,5	1750	7,41	11,2	9,4
