ZIRHSIZ ENERJİ KABLOLARI

N2XY FLEX

Bina içinde ve endüstriyel fabrika ya da mekanik hasar beklenmeyen dağıtım merkezlerinde, hareketli ortamlarda kullanılır. Yüksek çalışma sıcaklıklarına uyum gösterir. Kısa süreli ani sıcaklık artışlarına dayanıklıdır ve daha uzun ömürlüdür

Maks. çalışma sıcaklığı

90 °C

Maks. kısa devre sıcaklığı

250 °C

Deney gerilimi

3.5 kV

Min. bükülme yarı çapı

12 x D

Beyan gerilimi Uo/U

0.6/1 kV

Tek kablo düşey alev yayılma testi

EN 60332-1-2

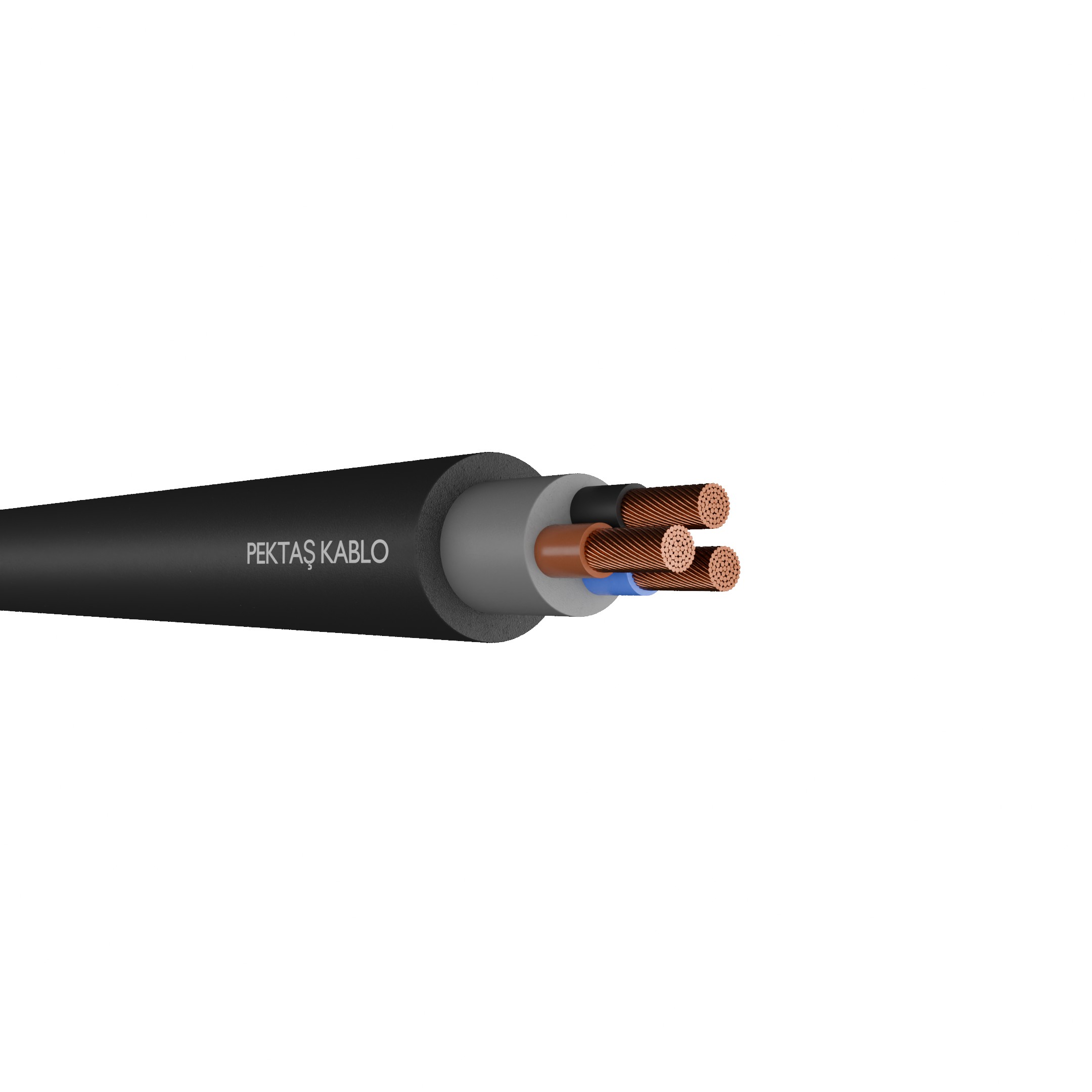

Yapısı

1- İletken: Som veya örgülü bakır
2- İzole: Çapraz bağlı polietilen (XLPE)
3- Dolgu: Polivinil klorür (PVC)
4- Dış Kılıf: Polivinil klorür (PVC)

Uygulama Alanları

Teknik Veriler - N2XY FLEX

Nominal Kesit mm²	Dış Çap mm	Net Ağırlık kg/km	İletken Direnci Max. ohm/km(20°C)	Akım Taşıma Kapasitesi (Toprakta)		Akım Taşıma Kapasitesi (Havada)
Nominal Kesit mm²	Dış Çap mm	Net Ağırlık kg/km	İletken Direnci Max. ohm/km(20°C)	Düz	Yonca	Düz	Yonca
1x1,5	5,8	47	13,3	20	23	-	-
1x2,5	6,2	59	7,98	28	31	-	-
1x4	6,8	76	4,95	66	54	56	40
1x6	7,5	100	3,30	82	67	73	53
1x10	8,3	145	1,91	109	89	101	74
1x16	9,5	209	1,21	139	115	137	101
1x25	11,1	305	0,780	179	148	182	135
1x35	12,0	391	0,554	213	177	226	169
1x50	13,6	545	0,386	251	209	275	207
1x70	15,6	741	0,272	307	256	353	268
1x95	17,5	981	0,206	366	307	430	328
1x120	19,5	1221	0,161	416	349	500	383
1x150	21,1	1470	0,129	465	393	577	444
1x185	23,5	1851	0,106	526	445	661	510
1x240	27,9	2354	0,0801	610	517	781	607
1x300	30,3	2876	0,0641	927	663	901	697
1x400	31,9	2970	0,0486	1064	749	1060	811
2x1,5	9,9	133	13,3	37		26
2x2,5	10,0	166	7,98	49		36
2x4	11,9	216	4,95	64		49
2x6	13,3	283	3,30	79		63
2x10	14,9	403	1,91	106		86
2x16	17,3	579	1,21	137		115
2x25	21,4	893	0,780	176		149
2x35	23,2	1115	0,554	213		185
2x50	26,4	1521	0,386	252		225
2x70	30,6	2070	0,272	254		250
2x95	34,4	2709	0,206	305		308
2x120	38,6	3393	0,161	348		359
2x150	41,6	4035	0,129	392		412
3x1,5	10,4	153	13,3	31		24
3x2,5	11,3	194	7,98	40		32
3x4	12,6	258	4,95	52		42
3x6	14,1	342	3,30	64		53
3x10	15,8	489	1,91	86		74
3x16	18,4	713	1,21	112		98
3x25	22,8	1101	0,780	145		133
3x35	24,7	1395	0,554	174		162
3x50	28,2	1927	0,386	206		197
3x70	32,9	2654	0,272	254		250
3x95	37,0	3490	0,206	305		308
3x120	41,5	4369	0,161	348		359
3x150	47,3	5277	0,129	392		412
3x185	50,7	6664	0,106	444		475
3x240	60,2	8616	0,0801	517		564
3x300	65,3	10458	0,0641	585		649
4x1,5	11,2	180	13,3	31		24
4x2,5	12,1	231	7,98	40		32
4x4	13,6	317	4,95	52		42
4x6	15,3	423	3,30	64		53
4x10	17,2	604	1,91	86		74
4x16	20,1	890	1,21	112		98
4x25	25,5	1398	0,780	145		133
4x35	27,6	1778	0,554	174		162
4x50	31,7	2484	0,386	206		197
4x70	37,3	3449	0,272	254		250
4x95	41,6	4509	0,206	305		308
4x120	46,6	5638	0,161	348		359
4x150	50,4	6761	0,129	392		412
4x185	57,0	8615	0,106	444		475
4x240	67,5	11090	0,0801	517		564
4x300	73,2	13463	0,0641	585		649
5x1,5	12,0	213	13,3	31		24
5x2,5	13,1	278	7,98	40		32
5x4	14,7	377	4,95	52		42
5x6	16,6	509	3,30	64		53
5x10	18,8	743	1,91	86		74
5x16	22,0	1075	1,21	112		98
5x25	27,9	1657	0,780	145		133
5x35	30,5	2137	0,554	174		162
5x50	35,0	2991	0,386	206		197
5x70	41,2	4150	0,272	254		250
5x95	46,0	5436	0,206	305		308
5x120	51,8	6829	0,161	348		359
5x150	56,0	8191	0,129	392		412
7x1,5	12,9	244	13,3	18		16
7x2,5	14,1	324	7,98	20		21
9x1,5	15,3	304	13,3	15		13
9x2,5	16,9	407	7,98	19		18
10x1,5	15,9	331	13,3	13		19
10x2,5	17,5	443	7,98	17		14
12x1,5	16,4	373	13,3	12		10
12x2,5	18,1	505	7,98	17		14
14x1,5	17,2	419	13,3	12		9
14x2,5	18,9	570	7,98	15		13
19x1,5	18,9	528	13,3	10		8
19x2,5	20,9	729	7,98	14		11
21x1,5	19,9	576	13,3	10		7
21x2,5	22,1	797	7,98	14		10
24x1,5	21,9	650	13,3	9		7
24x2,5	24,3	900	7,98	12		10
27x1,5	22,4	706	13,3	9		7
27x2,5	24,9	985	7,98	12		10
30x1,5	23,2	772	13,3	9		7
30x2,5	25,7	1080	7,98	11		9
32x1,5	24,0	815	13,3	8		6
32x2,5	26,7	1142	7,98	10		8
37x1,5	24,9	916	13,3	7		5
37x2,5	27,7	1291	7,98	9		7
40x1,5	25,9	981	13,3	7		5
40x2,5	29,1	1400	7,98	6		5
