ALÜMİNYUM İLETKEN KABLOLAR

Halojensiz, Alev İletmeyen, Alüminyum İletkenli Güç Kabloları (NA2XH)

Rafineriler, oteller, okullar, tüneller, yüksek binalar, hastaneler, bilgi işlem merkezleri ve insanların yoğun olarak bulunduğu iş merkezleri ile yangına hassas bölgelerde kullanılır.

Maks. çalışma sıcaklığı

90 °C

Maks. kısa devre sıcaklığı

250 °C

Deney gerilimi

3.5 kV

Min. bükülme yarı çapı

12 x D

Beyan gerilimi Uo/U

0.6/1 kV

Demet kablo düşey alev yayılma testi

EN 60332-3-24 Cat. C

Düşük duman yoğunluğu

EN 61034

Halojensiz

EN 50525-1 - EN 50267

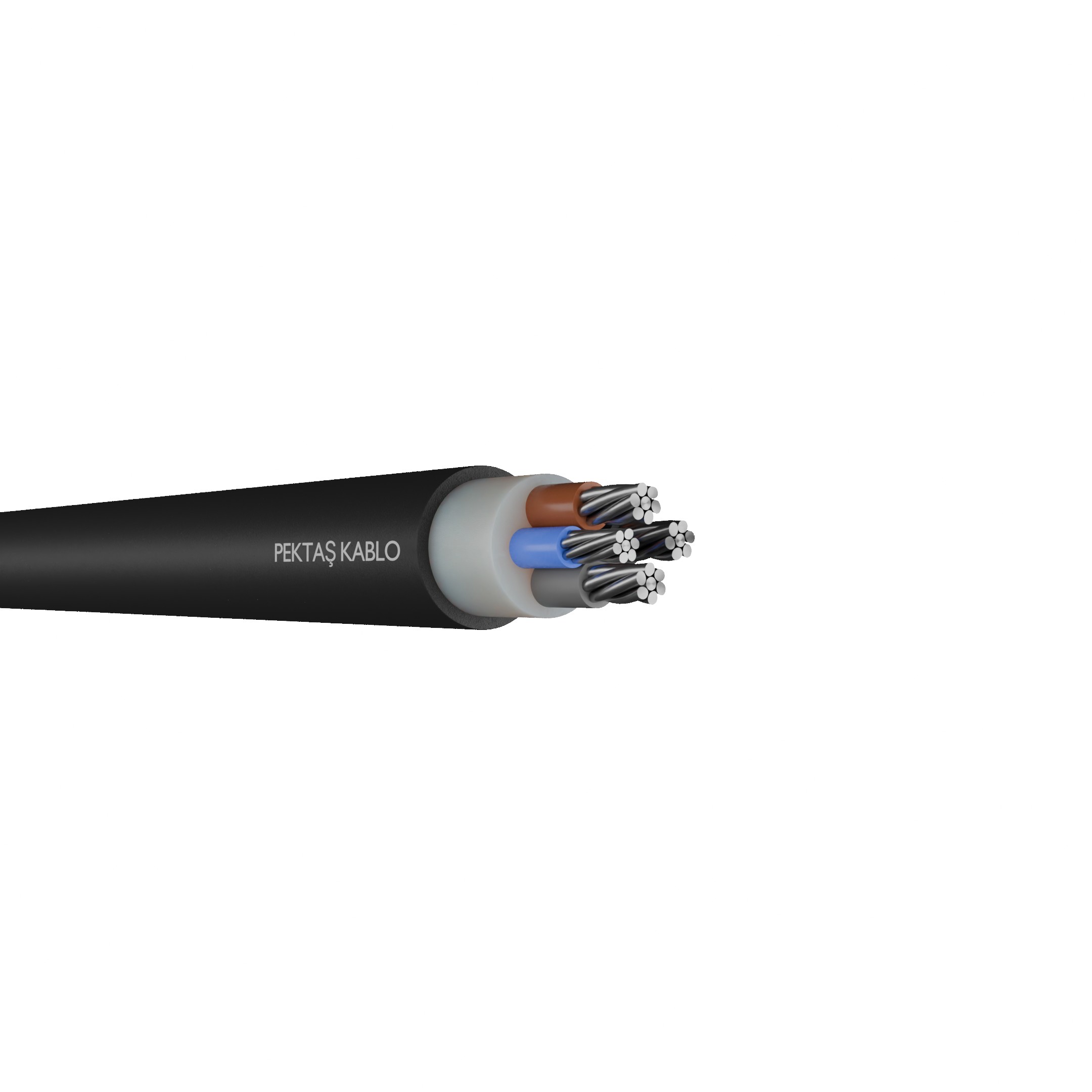

Yapısı

1- Örgülü alüminyum
2- Çapraz bağlı polietilen
3- Halojen içermeyen alev geciktiricili
4- Halojen içermeyen alev geciktiricili

Uygulama Alanları

Rafineriler, oteller, okullar, tüneller, yüksek binalar, hastaneler, bilgi işlem merkezleri ve insanların yoğun olarak bulunduğu iş merkezleri ile yangına hassas bölgelerde kullanılır.

Teknik Veriler - NA2XH (0,6/1 kV) / AL/XLPE/HFFR/HFFR

Nominal Kesit mm²	Dış Çap mm	Net Ağırlık kg/km	İletken Direnci Max. ohm/km (20°C)	Akım Taşıma Kapasitesi Toprakta (A)	Akım Taşıma Kapasitesi Havada (A)
2x16	16,6	392	1,91	-	-
2x25	21,0	608	1,20	111	100
2x35	23,4	768	0,868	132	122
2x50	27,0	1016	0,641	157	147
3x16	17,6	446	1,15	-	-
3x25	22,3	678	1,20	111	100
3x35	24,9	864	0,868	132	122
3x50	28,8	1147	0,641	157	147
3x70	32,7	1507	0,443	195	180
3x95	37,3	1992	0,320	233	232
3x120	41,2	2398	0,253	266	270
3x150	46,0	2991	0,206	299	308
3x185	51,2	3688	0,164	340	357
3x240	58,0	4785	0,125	401	435
3x300	64,9	5944	0,100	455	501
3x16/16	19,5	562	1,91/1,91	-	-
3x25/16	23,9	785	1,20/1,91	111	100
3x35/16	26,5	981	0,868/1,91	132	122
3x50/25	31,0	1318	0,641/1,20	157	147
3x70/35	34,9	1702	0,443/0,868	195	180
3x95/50	39,9	2248	0,320/0,641	233	232
3x120/70	44,5	2774	0,253/0,443	266	270
3x150/70	48,7	3247	0,206/0,443	299	308
3x185/95	54,7	4180	0,164/0,320	340	357
3x240/120	61,5	5323	0,125/0,253	401	435
3x300/150	68,5	6626	0,100/0,206	455	501
4x25	24,7	834	1,20	111	100
4x35	27,6	1065	0,868	132	122
4x50	31,9	1406	0,641	157	147
4x70	36,4	1868	0,443	195	180
4x95	41,4	2457	0,320	233	232
4x120	45,7	2949	0,253	266	270
4x150	52,0	3810	0,206	299	308
4x185	57,7	4668	0,164	340	357
4x240	65,6	6109	0,125	401	435
4x300	72,9	7498	0,100	455	501
5x16	23,1	738	1,91	-	-
5x25	26,9	992	1,20	111	100
5x35	30,4	1294	0,868	132	122
5x50	35,4	1734	0,641	157	147
5x70	40,3	2289	0,443	195	180
5x95	46,5	3097	0,320	233	232
