İZOLELİ TELLER

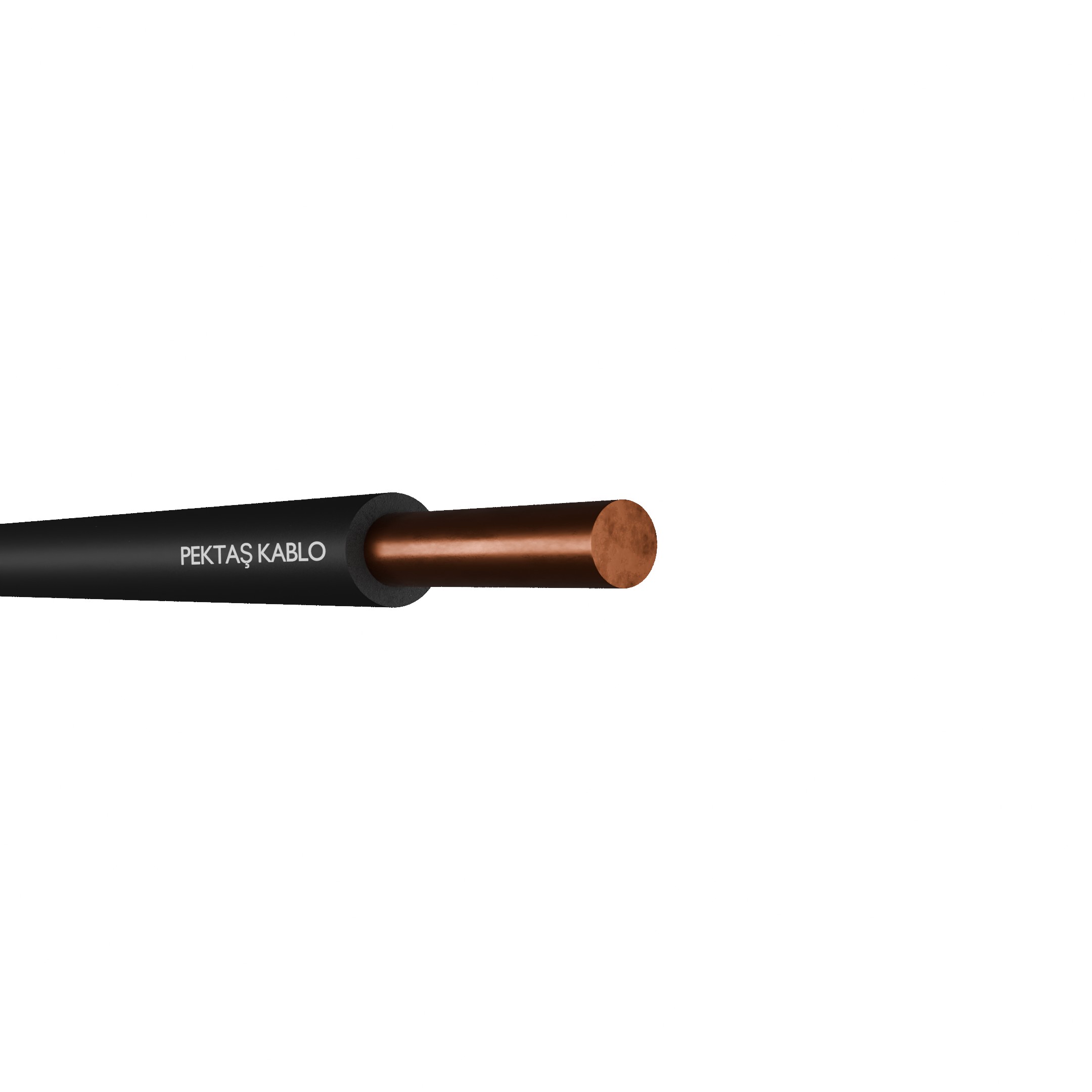

H07Z1-R

Rafineriler, oteller, okullar, tüneller, yüksek binalar, hastaneler, bilgi işlem merkezleri ve insanların yoğun olarak bulunduğu iş merkezleri ile yangına hassas bölgelerde kullanılır.

Maks. çalışma sıcaklığı

70 °C

Maks. kısa devre sıcaklığı

160 °C

Deney gerilimi

2.5 kV

Min. bükülme yarı çapı

D<8 ise 4xD, 8≤D≤12 ise 5xD, D>12 ise 6xD

Beyan gerilimi Uo/U

300/500 V, 450/750 V

Tek kablo düşey alev yayılma testi

EN 60332-1

Düşük duman yoğunluğu

EN 61034

Halojensiz

EN 50525-1 - EN 50267

Yapısı

1- Som veya örgülü bakır
2- Düşük duman yoğunluklu halojen içermez

Uygulama Alanları

Rafineriler, oteller, okullar, tüneller, yüksek binalar, hastaneler, bilgi işlem merkezleri ve insanların yoğun olarak bulunduğu iş merkezleri ile yangına hassas bölgelerde kullanılır.

Teknik Veriler - H05Z1-U (300/500 V) & H07Z1-U / H07Z1-R (450/750 V) / Cu/LSZH

Nominal Kesit mm²	Dış Çap mm	Net Ağırlık kg/km	İletken Direnci Max. ohm/km (20°C)	Akım Taşıma Kapasitesi Boruda (A)	Akım Taşıma Kapasitesi Havada (A)
H05Z1-U (300/500 V)
0,50	2,0	10	36,0	-	-
0,75	2,2	13	24,5	-	-
1	2,4	16	18,1	13,5	-
H07Z1-U / H07Z1-R (450/750 V)
1,5	2,7	21	12,1	17,5	-
2,5	3,3	34	7,41	24	-
4	3,7	50	4,61	32	-
6	4,2	71	3,08	41	-
10-U	5,4	116	1,83	57	-
10-R	6	116	1,83	57	-
16	7	168	1,15	76	-
25	8,8	258	0,727	101	131
35	9,5	346	0,524	125	162
50	11	468	0,387	151	196
70	12,5	660	0,268	192	251
95	15	910	0,193	232	304
120	16,5	1140	0,153	269	352
150	18	1405	0,124	300	406
185	20,0	1745	0,0991	341	463
240	23	2295	0,0754	400	546
300	27,6	2995	0,0601	458	629
400	31,3	3900	0,0470	546	754
