CONTROL CABLES

YY CONTROL

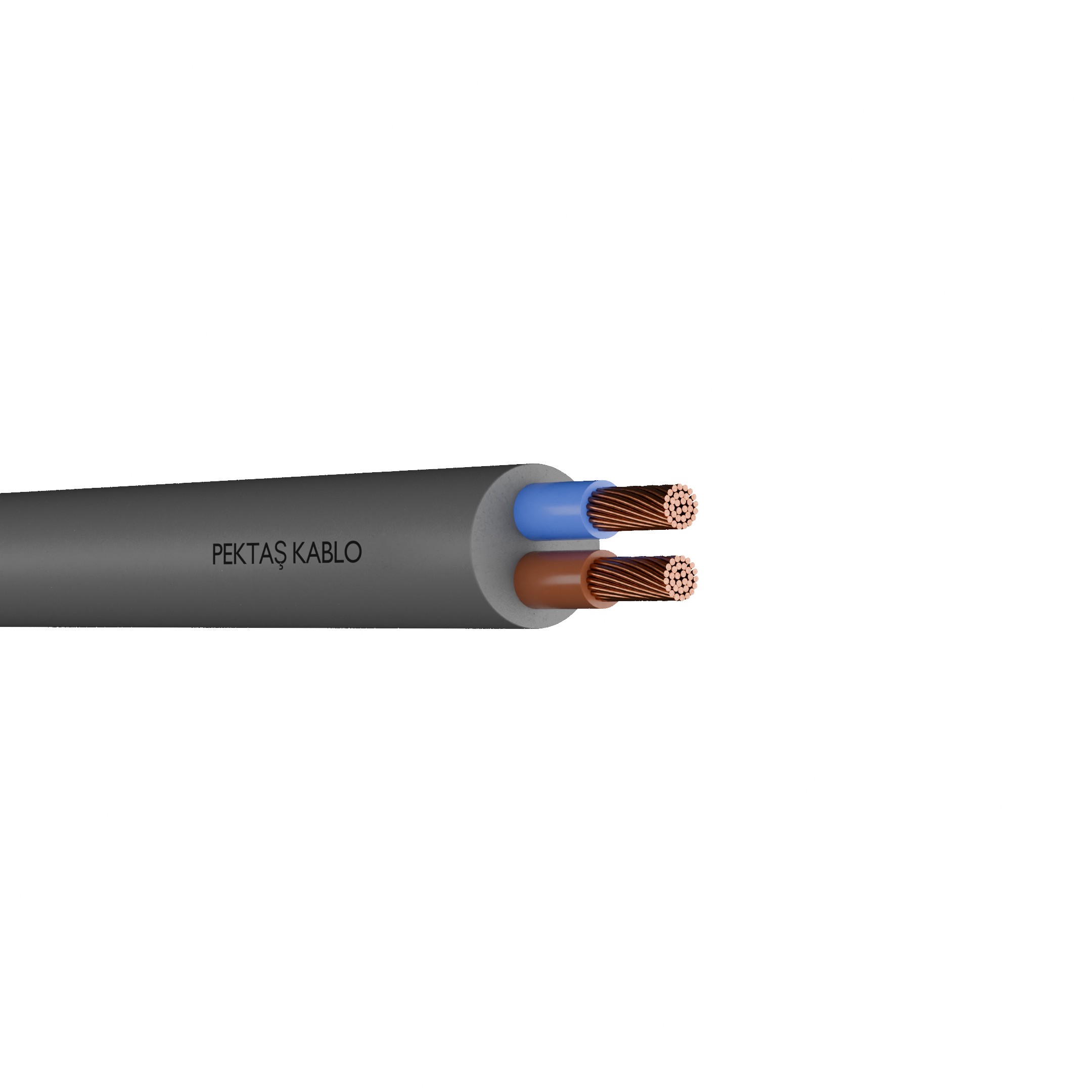

Name: YY CONTROL
Brand: Pektaş Kablo
SKU: yy-kontrol

It is used as instrumentation and control cable in dry or humid areas where there is free movement but no mechanical stress.

Max. operating temperature

70 °C

Max. short circuit temperature

160 °C

Min. bending radius

10 x D

Rated voltage Uo/U

300/500 V

AC test voltage

4 kV

Construction

1- Conductor: Flexible stranded copper conductor (Class 5)
2- Insulation: Polyvinyl chloride (PVC)
3- Outer Sheath: Polyvinyl chloride (PVC)

Applications

It is used as instrumentation and control cable in dry or humid areas where there is free movement but no mechanical stress.

Technical Data - YY CONTROL Cable

Nominal Cross Section mm²	Overall Diameter mm	Net Weight kg/km	Current Carrying Capacity (A)	Conductor DC Resistance at (20°C) Max. ohm/km
2x0,50	5,3	40	39,0	8
3x0,50	5,6	47	39,0	8
4x0,50	6,1	57	39,0	8
5x0,50	6,7	69	39,0	8
6x0,50	7,3	83	39,0	7
7x0,50	7,7	93	39,0	7
8x0,5	8,7	116	39,0	7
9x0,50	9,7	141	39,0	7
12x0,50	10,0	158	39,0	6,5
18x0,50	12,0	233	39,0	6
19x0,50	12,1	236	39,0	6
25x0,50	14,5	332	39,0	5
27x0,50	14,8	348	39,0	4
30x0,50	15,3	377	39,0	4
34x0,50	16,7	443	39,0	4
36x0,50	16,7	449	39,0	4
2x0,75	5,8	49	26,0	14
3x0,75	6,1	59	26,0	14
4x0,75	6,7	72	26,0	14
5x0,75	7,5	91	26,0	10,5
6x0,75	8,4	112	26,0	10,5
7x0,75	8,4	117	26,0	9,1
8x0,75	8,8	129	26,0	9,1
10x0,75	11,0	193	26,0	7
12x0,75	11,4	212	26,0	7
14x0,75	12,6	254	26,0	7
16x0,75	13,5	291	26,0	6,3
18x0,75	14,1	321	26,0	6,3
19x0,75	14,1	326	26,0	6,3
21x0,75	15,2	374	26,0	6,3
24x0,75	16,4	431	26,0	4,9
25x0,75	16,4	436	26,0	4,9
27x0,75	16,7	460	26,0	4,9
30x0,75	17,3	496	26,0	4,9
34x0,75	18,6	572	26,0	4,9
36x0,75	18,6	581	26,0	4,9
2x1	6,0	56	19,5	16
3x1	6,3	68	19,5	16
4x1	7,1	87	19,5	16
5x1	8,2	113	19,5	12
6x1	9,10	139	19,5	12
7x1	9,10	145	19,5	10,4
8x1	9,5	159	19,5	10,4
10x1	12,2	245	19,5	8,0
12x1	12,2	258	19,5	8,0
14x1	12,4	277	19,5	8,0
18x1	14,6	373	19,5	7,2
19x1	14,6	380	19,5	7,2
21x1	15,8	435	19,5	7,2
24x1	17,0	501	19,5	7,2
25x1	17,0	508	19,5	5,6
27x1	17,3	540	19,5	5,6
2x1,5	6,8	73	13,3	18
3x1,5	7,1	89	13,3	18
4x1,5	7,9	110	13,3	18
5x1,5	9,2	147	13,3	13,5
6x1,5	10,4	184	13,3	13,5
7x1,5	10,4	192	13,3	11,7
8x1,5	11,8	237	13,3	11,7
10x1,5	13,0	294	13,3	11,7
12x1,5	13,7	332	13,3	9,0
14x1,5	14,4	373	13,3	9,0
16x1,5	15,6	417	13,3	9,0
18x1,5	16,1	473	13,3	8,1
19x1,5	16,1	481	13,3	8,1
21x1,5	17,4	553	13,3	8,1
24x1,5	18,8	638	13,3	8,1
25x1,5	18,8	646	13,3	6,3
27x1,5	19,2	684	13,3	6,3
30x1,5	20,0	753	13,3	6,3
34x1,5	21,4	855	13,3	6,3
36x1,5	21,4	873	13,3	6,3
42x1,5	26,7	1233	13,3	5,4
2x2,5	7,6	99	7,98	25
3x2,5	8,3	127	7,98	25
4x2,5	9,0	158	7,98	20
5x2,5	10,3	203	7,98	19,5
6x2,5	11,4	248	7,98	19,5
7x2,5	11,4	263	7,98	16,3
8x2,5	13,5	342	7,98	16,3
10x2,5	16,3	471	7,98	13,8
12x2,5	15,8	481	7,98	13,1
14x2,5	16,5	541	7,98	12,5
16x2,5	17,4	607	7,98	12,5
18x2,5	18,3	677	7,98	12,5
19x2,5	18,3	692	7,98	11,3
24x2,5	21,4	914	7,98	10,0
25x2,5	21,4	929	7,98	10,0
30x2,5	24,4	1173	7,98	9,40
36x2,5	25,2	1310	7,98	9,40
3x4	10,4	203	4,95	34
4x4	11,4	254	4,95	34
5x4	12,5	310	4,95	34
7x4	13,8	400	4,95	-
12x4	21,7	860	4,95	-
2x6	11,2	224	3,30	51
3x6	11,7	248	3,30	43
4x6	13,1	354	3,30	43
5x6	14,9	451	3,30	43
6x6	16,2	540	3,30	43
7x6	16,2	577	3,30	-
12x6	24,9	1194	3,30	-
3x10	15,5	474	1,91	59
4x10	17,0	594	1,91	60
5x10	18,7	729	1,91	-
7x10	20,4	934	1,91	-
3x16	17,9	683	1,21	79
4x16	19,7	864	1,21	80
5x16	21,6	1057	1,21	80
5x25	26,9	1609	0,780	101
4x25	25,1	1344	0,780	101
3x35	25,0	1395	0,554	129
4x35	27,4	1762	0,554	126
5x35	30,0	2135	0,554	126
