UNARMOURED ENERGY CABLES

YVV (NYY FLEX)

Name: YVV (NYY FLEX)
Brand: Pektaş Kablo
SKU: yvv-nyy-flex

It is used in cable ducts and underground where there are no excessive mechanical stresses.

Max. operating temperature

70 °C

Max. short circuit temperature

160 °C

AC test voltage

3.5 kV

Min. bending radius

12 x D

Rated voltage Uo/U

0.6/1 kV

Flame propagation test on single cable

EN 60332-1-2

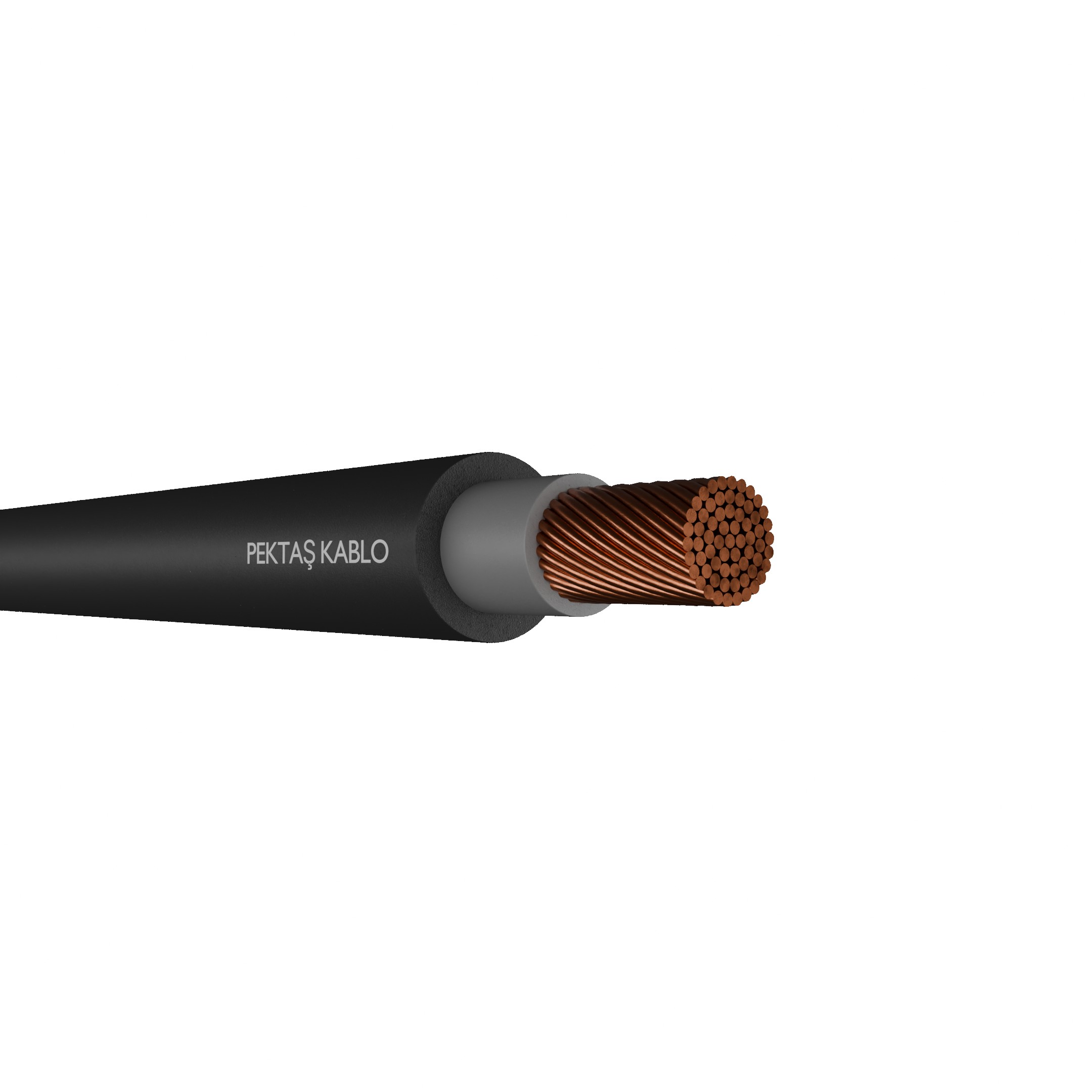

Construction

1- Conductor: Solid or stranded copper
2- Insulation: Polyvinyl chloride (PVC)
3- Filler: Polyvinyl chloride (PVC)
4- Outer Sheath: Polyvinyl chloride (PVC)

Applications

It is used in cable ducts and underground where there are no excessive mechanical stresses.

Technical Data - YVV (NYY FLEX)

Nominal Cross Section mm²	Overall Diameter mm	Net Weight kg/km	Conductor DC Resistance Max. ohm/km(20°C)	Current Carrying Capacity (In Earth)		Current Carrying Capacity (In Air)
Nominal Cross Section mm²	Overall Diameter mm	Net Weight kg/km	Conductor DC Resistance Max. ohm/km(20°C)	Flat	Trefoil	Flat	Trefoil
1x4	8,2	100	4,95	59	50	45	33
1x6	8,5	120	3,30	73	62	59	43
1x10	9,2	180	1,91	97	83	81	60
1x16	10,2	235	1,21	125	107	110	82
1x25	11,6	345	0,780	161	138	146	110
1x35	13,1	445	0,554	192	164	181	137
1x50	14,4	600	0,386	227	195	219	167
1x70	16,3	785	0,272	278	238	281	216
1x95	18,2	1050	0,206	332	286	341	264
1x120	20,5	1300	0,161	377	325	396	308
1x150	22,1	1570	0,129	423	365	456	356
1x185	24,6	2000	0,106	478	413	521	409
1x240	27,3	2600	0,0801	555	479	615	485
1x300	30,2	3220	0,0641	627	541	709	561
1x400	33,5	4050	0,0486	725	614	852	656
1x500	38,1	5150	0,0384	818	698	982	749
2x6	12,2	250	3,30	68		51
2x10	15,8	424	1,91	90		70
2x16	18,0	588	1,21	116		94
2x25	23,7	1019	0,780	150		119
2x35	25,7	1269	0,554	181		148
2x50	30,1	1777	0,386	118		153
2x70	33,7	2302	0,272	149		196
3x6	13,0	305	3,30	59		43
3x10	16,8	515	1,91	79		59
3x16	20,7	851	1,21	102		79
3x25	24,4	1221	0,780	133		106
3x35	27,1	1602	0,554	159		129
3x50	31,4	2210	0,386	188		157
3x70	35,2	2909	0,272	232		199
3x95	41,2	3932	0,206	280		246
3x120	43,6	4733	0,161	318		285
3x150	48,3	5841	0,129	359		326
3x185	55,4	7317	0,106	406		374
3x240	61,7	9340	0,0801	473		445
3x16+10	21,9	981	1,21/1,91	102		79
3x25+16	25,8	1421	0,780/1,21	133		106
3x35+16	28,1	1757	0,554/1,21	159		129
3x50+25	32,8	2493	0,386/0,780	188		157
3x70+35	36,8	3295	0,272/0,554	232		199
3x95+50	42,5	4396	0,206/0,386	280		246
3x120+70	46,2	5489	0,161/0,272	318		285
3x150+70	50,4	6583	0,129/0,272	359		326
3x185+95	58,1	8336	0,106/0,206	406		374
3x240+120	64,5	10625	0,0801/0,161	473		445
4x6	15,8	423	3,30	59		43
4x10	20,0	764	1,91	79		60
4x16	22,5	1047	1,21	102		80
4x25	26,8	1526	0,780	133		101
4x35	30,1	2038	0,554	159		126
4x50	34,8	2801	0,386	188		153
4x70	39,2	3717	0,272	232		199
4x95	45,4	4967	0,206	280		246
4x120	48,3	6032	0,161	318		285
4x150	53,3	7412	0,129	359		326
4x300	71,1	14400	0,0641	535		511
5x4	16,0	469	4,95	47		34
5x6	17,4	597	3,30	59		43
5x10	20,6	890	1,91	79		60
5x16	25,2	1317	1,21	102		80
5x25	29,9	1909	0,780	133		101
5x35	33,0	2491	0,554	159		126
5x50	38,9	3542	0,386	188		153
5x70	44,9	4782	0,272	232		199
5x95	50,8	6602	0,206	280		246
5x150	59,7	9507	0,129	359		326
