YMvK

Name: YMvK
Brand: Pektaş Kablo
SKU: ymvk

It is used in buildings with high human density, hospitals, shopping malls, hotels, schools, etc. It does not propagate fire, does not create thick smoke, and does not create an environment suitable for corrosion during a fire.

Max. operating temperature

90 °C

Max. short circuit temperature

250 °C

AC test voltage

3.5 kV

Min. bending radius

12 x D

Rated voltage Uo/U

0.6/1 kV

Flame propagation test on single cable

EN 60332-1-2

Flame propagation test on bunched cables

EN 60332-3-24

Corrosive gas test

EN 60754-2

Smoke density test

EN 61034-2

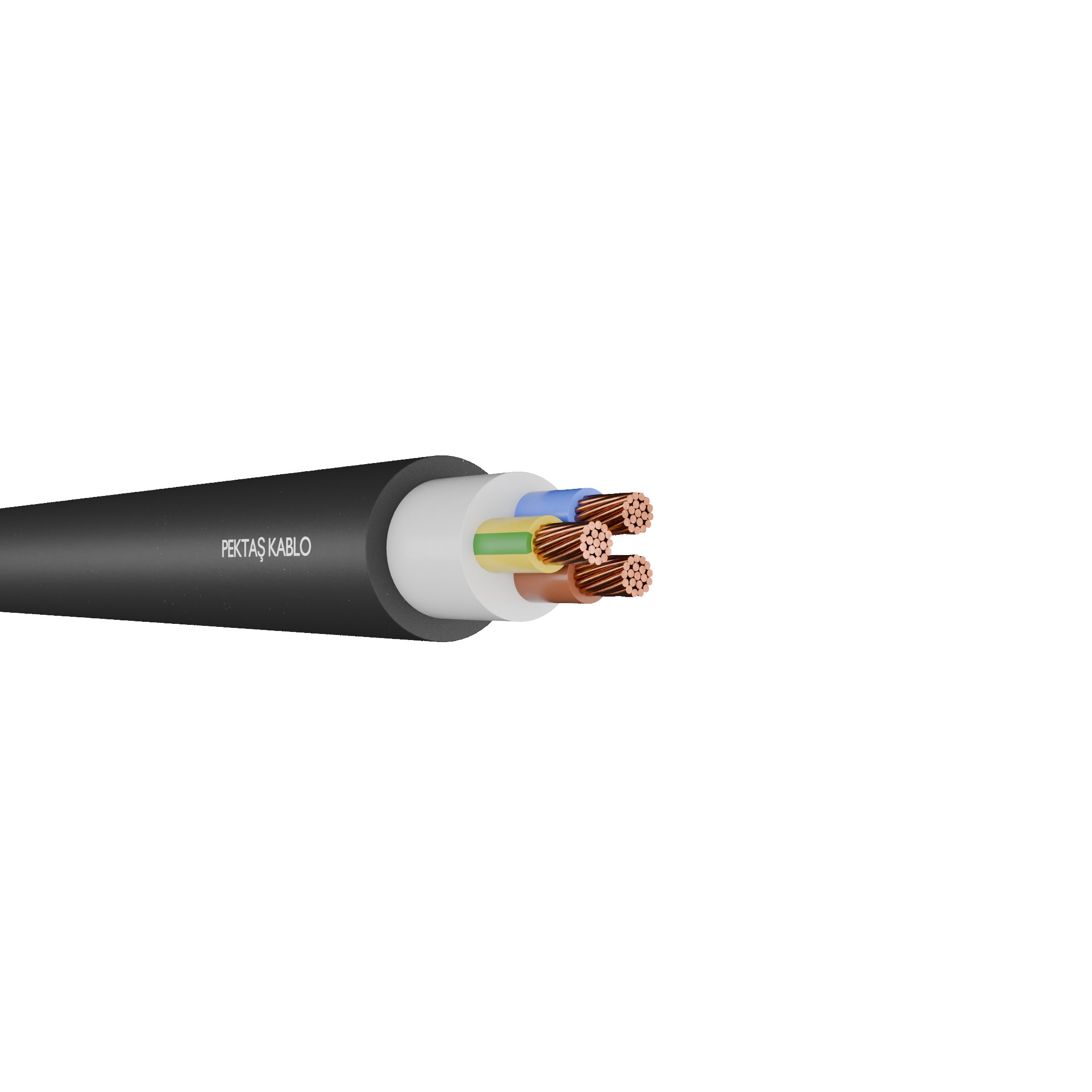

Construction

1- Conductor: Solid or stranded copper
2- Insulation: Cross-linked polyethylene (XLPE)
3- Filler: Halogen-free lshz material
4- Outer Sheath: Halogen-free lshz compound

Applications

Technical Data - YMvK

Nominal Cross Section mm²	Overall Diameter mm	Net Weight kg/km	Conductor DC Resistance Max. ohm/km(20°C)	Current Carrying Capacity (In Earth)		Current Carrying Capacity (In Air)
Nominal Cross Section mm²	Overall Diameter mm	Net Weight kg/km	Conductor DC Resistance Max. ohm/km(20°C)	Flat	Trefoil	Flat	Trefoil
1x1,5	5,7	47	12,1	25	23	-	-
1x2,5	6,1	59	7,41	34	31	-	-
1x4	6,7	75	4,61	66	55	56	44
1x6	7,2	96	3,08	82	68	71	57
1x10	8,1	141	1,83	109	90	96	77
1x16	9,8	218	1,15	139	115	128	102
1x25	11,2	314	0,727	179	149	173	139
1x35	12,3	412	0,524	213	178	212	170
1x50	13,8	541	0,387	251	211	258	208
1x70	15,5	749	0,268	307	259	328	265
1x95	17,2	994	0,193	366	310	404	329
1x120	19,1	1241	0,153	416	352	471	381
1x150	20,6	1508	0,124	465	396	541	438
1x185	22,6	1863	0,0991	526	449	626	507
1x240	25,6	2409	0,0754	610	521	749	606
1x300	27,6	3042	0,0601	689	587	864	697
1x400	33,4	3880	0,0470	788	669	1018	816
1x500	38,8	4985	0,0366	889	748	1173	933
2x1,5	9,3	121	12,10	30		24
2x2,5	10,1	151	7,41	40		32
2x4	11,0	197	4,61	52		42
2x6	12,0	251	3,08	64		53
2x10	14,3	375	1,83	86		73
2x16	16,4	531	1,15	111		96
2x25	19,6	795	0,727	143		130
2x35	21,8	1039	0,524	173		160
2x50	25,4	1441	0,387	205		195
3x1,5	9,4	130	12,10	30		24
3x2,5	10,3	170	7,41	40		32
3x4	11,2	227	4,61	52		42
3x6	12,6	306	3,08	64		53
3x10	14,6	461	1,83	86		73
3x16	17,6	685	1,15	111		96
3x25	20,9	1025	0,727	143		130
3x35	23,4	1361	0,524	173		160
3x50	26,9	1824	0,387	205		195
3x70	31,0	2561	0,268	252		247
3x95	34,8	3407	0,193	303		305
3x120	39,2	4299	0,153	346		355
3x150	42,9	5261	0,124	390		407
3x185	47,5	6528	0,0991	441		469
3x240	54,4	8511	0,0754	511		551
3x300	59,5	10752	0,0601	580		638
4x1,5	10,2	157	12,1	30		24
4x2,5	11,1	205	7,41	40		32
4x4	12,2	280	4,61	52		42
4x6	13,7	380	3,08	64		53
4x10	15,8	573	1,83	86		73
4x16	19,1	855	1,15	111		96
4x25	22,8	1291	0,727	143		130
4x35	26,1	1756	0,524	173		160
4x50	29,9	2348	0,387	205		195
4x70	34,4	3297	0,268	252		247
4x95	38,8	4412	0,193	303		305
4x120	44,2	5618	0,153	346		355
4x150	48,2	6857	0,124	390		407
4x185	53,4	8516	0,0991	441		469
4x240	61,9	11211	0,0754	511		551
4x300	68,5	14303	0,0601	580		638
5x1,5	11,5	199	12,1	30		24
5x2,5	12,6	262	7,41	40		32
5x4	13,8	357	4,61	52		42
5x6	15,1	468	3,08	64		53
5x10	18,4	744	1,83	86		73
5x16	21,4	1075	1,15	111		96
5x25	25,6	1626	0,727	143		130
5x35	28,7	2169	0,524	173		160
5x50	33,4	2942	0,387	205		195
5x70	38,2	4113	0,268	252		247
5x95	43,4	5537	0,193	303		305
3x35/16	25,2	1525	0,524/1,15	173		160
3x50/25	28,9	2069	0,387/0,727	205		195
3x70/35	32,8	2853	0,268/0,524	252		247
3x95/50	37,2	3835	0,193/0,387	303		305
3x120/70	42,0	4921	0,153/0,268	346		355
3x150/70	45,2	5800	0,124/0,268	390		407
3x185/95	50,2	7292	0,0991/0,193	441		469
3x240/120	57,4	9450	0,0754/0,153	511		551
