UNARMOURED ENERGY CABLES

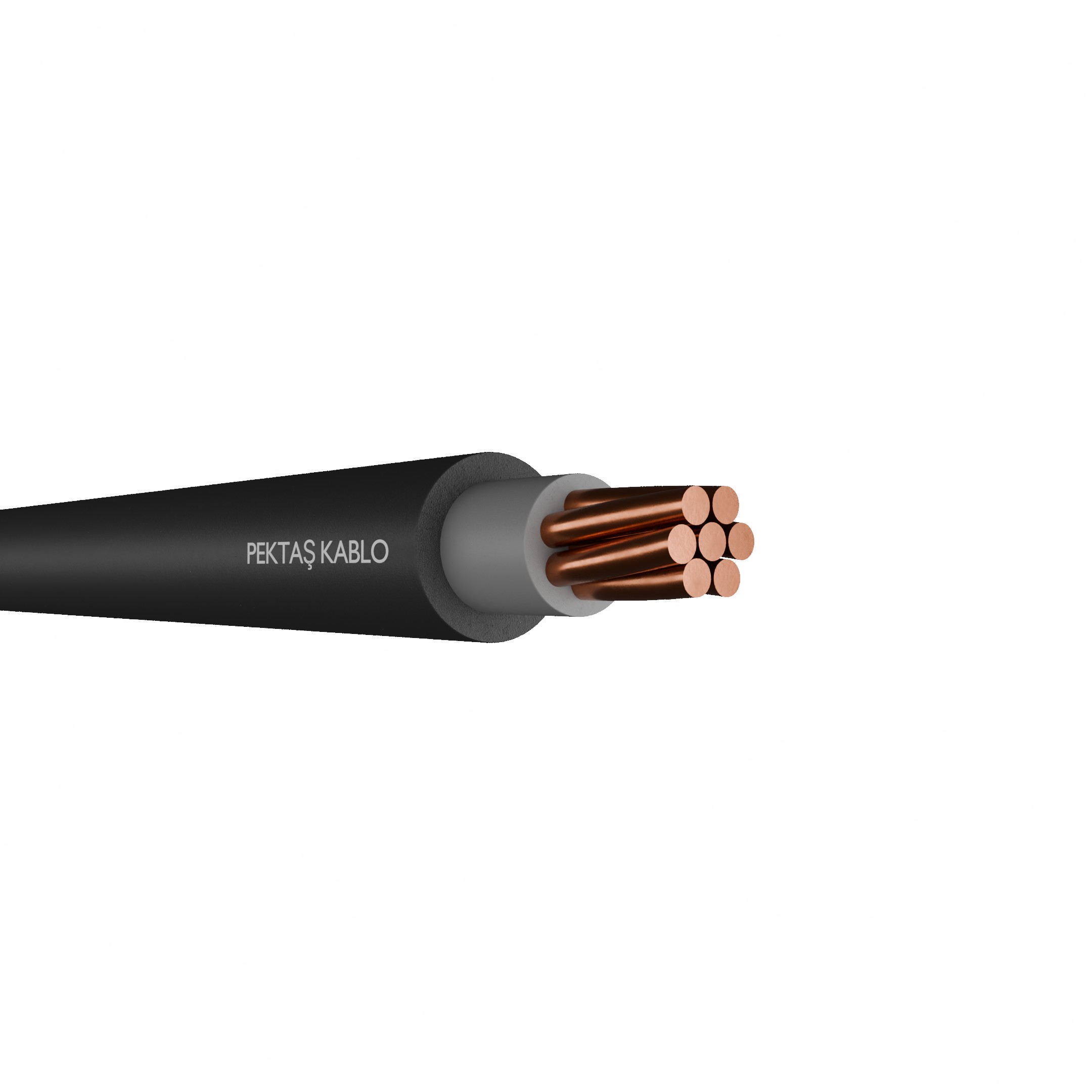

U-1000 R2V

It is used outdoors, indoors, underground and in cable ducts where there are no severe mechanical stresses.

Max. operating temperature

90 °C

Max. short circuit temperature

250 °C

AC test voltage

3.5 kV

Min. bending radius

12 x D

Rated voltage Uo/U

0.6/1 kV

Flame propagation test on single cable

EN 60332-1-2

Construction

1- Conductor: Solid or stranded copper
2- Insulation: Cross-linked polyethylene (XLPE)
3- Filler: Polyvinyl chloride (PVC) (Only for multi-core cables)
4- Outer Sheath: Polyvinyl chloride (PVC)

Applications

It is used outdoors, indoors, underground and in cable ducts where there are no severe mechanical stresses.

Technical Data - U-1000 R2V

Nominal Cross Section mm²	Overall Diameter mm	Net Weight kg/km	Conductor DC Resistance Max. ohm/km(20°C)	Current Carrying Capacity (In Earth)		Current Carrying Capacity (In Air)
Nominal Cross Section mm²	Overall Diameter mm	Net Weight kg/km	Conductor DC Resistance Max. ohm/km(20°C)	Flat	Trefoil	Flat	Trefoil
1x4	6,7	77	4,61	66	54	56	40
1x6	7,2	98	3,08	82	67	73	53
1x10	8,5	141	1,83	109	89	101	74
1x16	9,0	200	1,15	139	115	137	101
1x25	10,4	294	0,727	179	148	182	135
1x35	11,5	389	0,524	213	177	226	169
1x50	13,0	515	0,387	251	209	275	207
1x70	14,7	720	0,268	307	256	353	268
1x95	16,6	970	0,193	366	307	430	328
1x120	18,5	1214	0,153	416	349	500	383
1x150	20,2	1488	0,124	465	393	577	444
1x185	22,2	1841	0,0991	526	445	661	510
1x240	25,4	2396	0,0754	610	517	781	607
1x300	27,6	3042	0,0601	927	663	901	697
1x400	33,4	3880	0,0470	1064	749	1060	811
1x500	38,8	4985	0,0366	1127	843	1252	940
1x630	46,6	6643	0,0283	1421	935	1486	1083
2x1,5	10,14	145	12,1	37		26
2x2,5	10,92	179	7,41	49		36
2x4	11,82	227	4,61	64		49
2x6	12,82	285	3,08	79		63
2x10	15,10	420	1,83	109		86
2x16	17,2	587	1,15	137		115
2x25	20,0	847	0,727	176		149
2x35	22,2	1102	0,524	213		185
2x50	25,4	1469	0,387	252		225
3x1,5	9,80	143	12,1	31		24
3x2,5	10,80	187	7,41	40		32
3x4	12,1	259	4,61	52		42
3x6	13,5	345	3,08	64		53
3x10	16,2	525	1,83	86		74
3x16	18,2	732	1,15	112		98
3x25	21,3	1075	0,727	145		133
3x35	23,6	1409	0,524	174		162
3x50	26,9	1874	0,387	206		197
3x70	31,0	2629	0,268	254		250
3x95	34,8	3491	0,193	305		308
3x120	39,2	4407	0,153	348		359
3x150	42,7	5368	0,124	392		412
3x185	47,5	6687	0,0991	444		475
3x240	54,4	8718	0,0754	517		564
3x300	59,7	11033	0,0601	585		649
3x400	71,0	14600	0,0470	671		761
3x16/10	19,8	858	1,15/1,83	112		98
3x25/16	23,0	1247	0,727/1,15	145		133
3x35/16	25,4	1574	0,524/1,15	174		162
3x50/25	28,9	2117	0,387/0,727	206		197
3x70/35	32,8	2912	0,268/0,524	254		250
3x95/50	37,2	3909	0,193/0,387	305		308
3x120/70	42,0	5018	0,153/0,268	348		359
3x150/70	45,2	5905	0,124/0,268	392		412
3x185/95	52,0	7677	0,0991/0,193	444		475
3x240/120	58,4	9776	0,0754/0,153	517		564
3x300/150	61,8	11953	0,0601/0,124	585		649
3x400/185	67,5	14950	0,0470/0,0991	671		761
4x1,5	11,1	186	12,1	31		24
4x2,5	12,0	236	7,41	40		32
4x4	13,1	316	4,61	52		42
4x6	14,6	422	3,08	64		53
4x10	17,4	639	1,83	86		74
4x16	19,7	906	1,15	112		98
4x25	23,0	1333	0,727	145		133
4x35	26,1	1799	0,524	174		162
4x50	29,9	2404	0,387	206		197
4x70	34,4	3374	0,268	254		250
4x95	38,8	4509	0,193	305		308
4x120	44,2	5748	0,153	348		359
4x150	48,2	7013	0,124	392		412
4x185	53,6	8730	0,0991	444		475
4x240	62,3	11535	0,0754	517		564
4x300	68,9	14712	0,0601	585		649
4x400	75,6	18280	0,0470	671		761
4x16/10	22,3	1099	1,15/1,83	112		98
4x25/16	25,8	1597	0,727/1,15	145		133
4x35/16	28,4	2016	0,524/1,15	174		162
4x50/25	32,5	2717	0,387/0,727	206		197
4x70/35	36,8	3735	0,268/0,524	254		250
4x95/50	41,7	5011	0,193/0,387	305		308
4x120/70	47,2	6423	0,153/0,268	348		359
4x150/70	50,6	7573	0,124/0,268	392		412
4x185/95	50,6	9460	0,0991/0,193	444		475
4x240/120	70,1	13510	0,0754/0,153	517		564
5x1,5	12,3	230	12,1	31		24
5x2,5	13,4	296	7,41	40		32
5x4	14,6	396	4,61	52		42
5x6	15,9	512	3,08	64		53
5x10	18,3	748	1,83	86		74
5x16	21,8	1125	1,15	112		981
5x25	25,8	1682	0,727	145		133
5x35	28,9	2236	0,524	174		162
5x50	33,6	3035	0,387	206		197
5x70	38,6	4248	0,268	254		250
5x95	43,6	5685	0,193	305		308
5x120	49,6	7258	0,153	348		359
