FIRE-RESISTANT CABLES

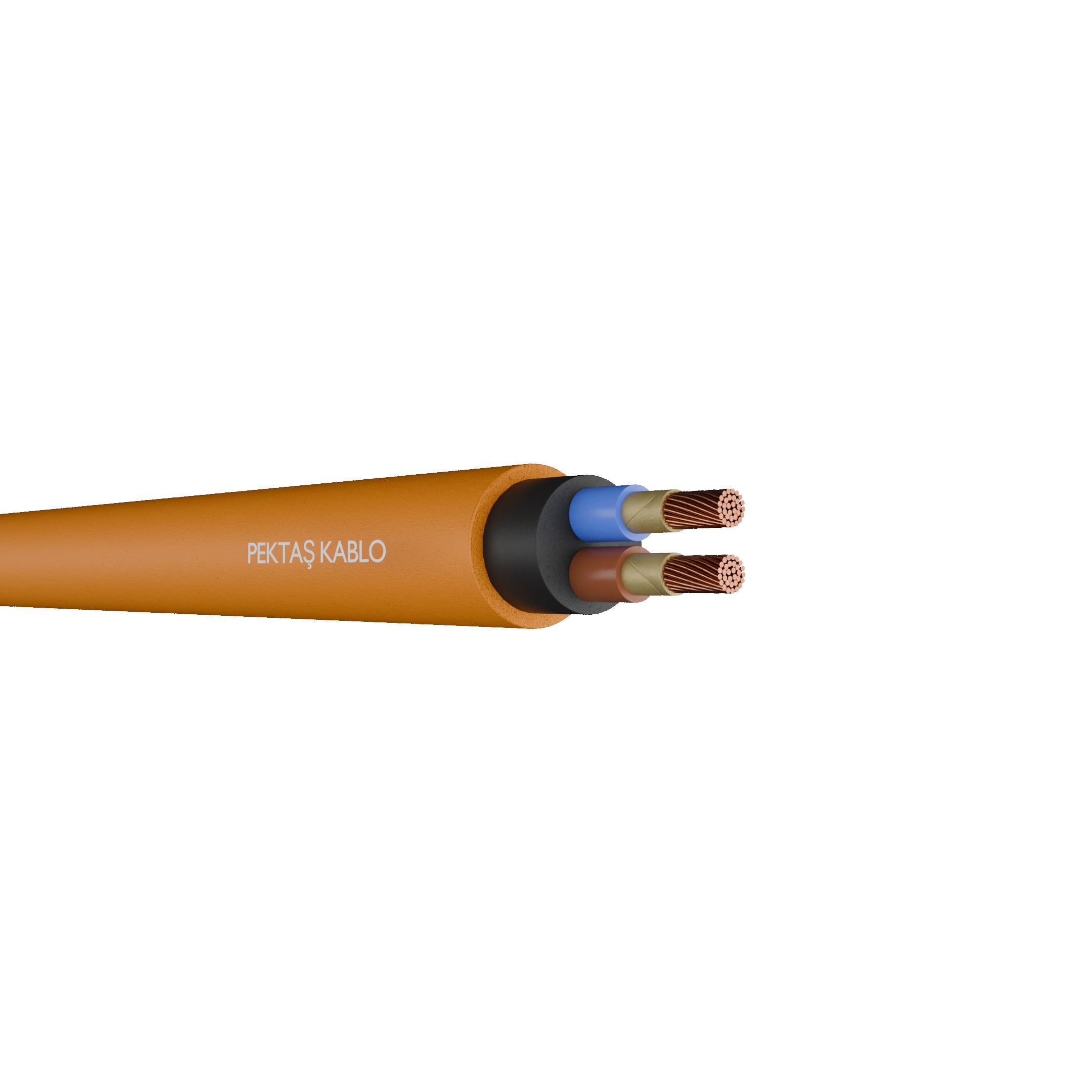

NHXH FE 180 / E90

It does not propagate flame during fire in densely populated areas such as hotels, hospitals, shopping malls, power plants and data processing centers, does not cause thick smoke layer or corrosive environment, provides the highest level of life and property security.

Max. operating temperature

90 °C

Max. short circuit temperature

250 °C

Min. bending radius

12 x D

Rated voltage Uo/U

0.6/1 kV

AC test voltage

4 kV

Construction

1- Conductor: Solid or stranded copper
2- Mica Tape
3- Insulation: Cross-linked ceramic forming elastomer compound (HXI 1)
4- Filler: Halogen free lshz material
5- Outer Sheath: Halogen free lshz material (HM 4)

Applications

Technical Data - NHXH FE 180 / E90 Cable

Nominal Cross Section mm²	Overall Diameter mm	Net Weight kg/km	Conductor DC Resistance Max. ohm/km(20°C)	Current Carrying Capacity (In Earth)		Current Carrying Capacity (In Air)
Nominal Cross Section mm²	Overall Diameter mm	Net Weight kg/km	Conductor DC Resistance Max. ohm/km(20°C)	Flat	Trefoil	Flat	Trefoil
1x4	7,5	100	4,61	66	55	56	44
1x6	8,0	123	3,08	82	68	71	57
1x10	8,9	171	1,83	109	90	96	77
1x16	9,8	234	1,15	139	115	128	102
1x25	11,2	336	0,727	179	149	173	139
1x35	12,3	437	0,524	213	178	212	170
1x50	14,1	585	0,387	251	211	258	208
1x70	15,6	794	0,268	307	259	328	265
1x95	17,9	1072	0,193	366	310	404	329
1x120	19,8	1332	0,153	416	352	471	381
1x150	21,3	1612	0,124	465	396	541	438
1x185	23,5	1995	0,0991	526	449	626	507
1x240	26,9	2591	0,0754	610	521	749	606
1x300	30,6	3312	0,0601	689	587	864	697
1x400	35,5	4153	0,0470	788	669	1018	816
2x1,5	10,82	167	12,10	30		24
2x2,5	11,60	203	7,41	40		32
2x4	13,30	278	4,61	52		42
2x6	14,40	344	3,08	64		53
2x10	16,678	492	1,83	86		73
2x16	18,88	667	1,15	111		96
2x25	21,68	939	0,727	143		130
2x35	24,0	1215	0,524	173		160
2x50	27,80	1633	0,387	205		195
3x1,5	11,40	195	12,10	30		24
3x2,5	12,20	240	7,41	40		32
3x4	14,10	338	4,61	52		42
3x6	15,10	416	3,08	64		53
3x10	18,30	633	1,83	86		73
3x16	20,00	839	1,15	111		96
3x25	23,10	1203	0,727	143		130
3x35	25,60	1572	0,524	173		160
3x50	29,50	2102	0,387	205		195
3x70	33,00	2841	0,268	252		247
3x95	37,90	3824	0,193	303		305
3x16+10	21,20	988	1,15/1,83	111		96
3x25+16	24,50	1425	0,727/1,15	143		130
3x35+16	26,70	1758	0,524/1,15	173		160
3x50+25	31,00	2402	0,387/0,727	205		195
3x70+35	34,60	3218	0,268/0,524	252		147
3x95+50	39,70	4335	0,193/0,387	303		305
3x120+70	44,10	5442	0,153/0,268	346		355
3x150+70	47,40	6396	0,124/0,268	390		407
3x185+95	51,80	7780	0,0991/0,193	441		469
3x240+120	60,20	10435	0,0754/0,153	511		551
4x1,5	12,20	231	12,1	30		24
4x2,5	13,20	291	7,41	40		32
4x4	15,2	417	4,61	52		42
4x6	15,40	525	3,08	64		53
4x10	19,60	769	1,83	86		73
4x16	20,00	1059	1,15	111		96
4x25	25,40	1525	0,727	143		130
4x35	28,30	2009	0,524	173		160
4x50	32,60	2686	0,387	205		195
4x70	36,60	3653	0,268	252		247
4x95	41,90	4907	0,193	303		305
4x120	46,60	6113	0,153	346		355
4x150	50,70	7431	0,124	390		407
4x185	56,10	9205	0,0991	441		469
4x240	65,60	12182	0,0754	511		551
5x1,5	13,10	272	12,1	30		24
5x2,5	14,20	344	7,41	40		32
5x4	16,70	500	4,61	52		42
5x6	18,00	627	3,08	64		53
5x10	21,50	940	1,83	86		73
5x16	24,10	1295	1,15	111		96
5x25	27,80	1865	0,727	143		130
5x35	31,20	2478	0,524	173		160
5x50	36,00	3318	0,387	205		195
5x70	40,60	4535	0,268	252		247
5x95	46,50	6095	0,193	303		305
7x1,5	17,3	447	12,1	18		16
10x1,5	21,7	612	12,1	15		13
12x1,5	22,6	697	12,1	14		13
14x1,5	23,0	786	12,1	14		12
19x1,5	25,0	1003	12,1	12		11
21x1,5	27,7	1096	2,1	11		10
24x1,5	30,4	1238	12,1	11		10
30x1,5	32,1	1483	12,1	10		9
40x1,5	35,8	1899	12,1	9		8
48x1,5	39,9	2150	12,1	8		6
61x2,5	43,2	2573	12,1	8		6
7x2,5	19,6	546	7,41	19		18
10x2,5	23,4	752	7,41	18		17
12x2,5	24,8	861	7,41	16		16
14x2,5	25,3	976	7,41	15		14
19x2,5	28,6	1254	7,41	14		14
21x2,5	29,9	1373	7,41	13		13
24x2,5	32,7	1553	7,41	12		12
30x2,5	35,4	1870	7,41	12		12
40x2,5	39,2	2424	7,41	11		10
48x2,5	43,3	2785	7,41	10		9
61x2,5	47,1	3264	7,41	10		9
