N2XCY / YXCV

Name: N2XCY / YXCV
Brand: Pektaş Kablo
SKU: n2xcy-yxcv

It is used indoors and outdoors where there are mechanical stresses, underground and in cable ducts.

Max. operating temperature

90 °C

Max. short circuit temperature

250 °C

AC test voltage

3.5 kV

Min. bending radius

15 x D

Rated voltage Uo/U

0.6/1 kV

Flame propagation test on single cable

EN 60332-1-2

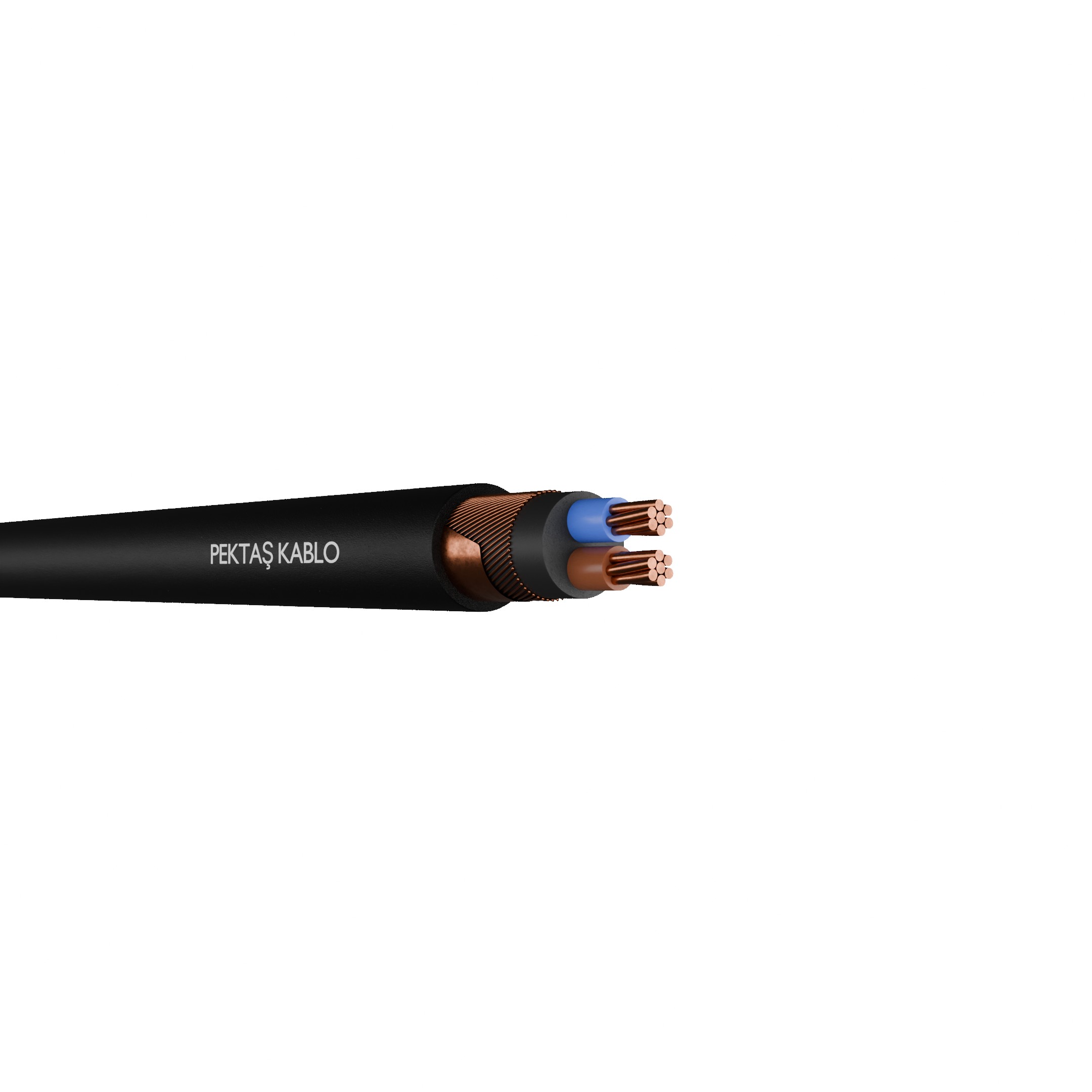

Construction

1- Conductor: Solid or stranded copper
2- Insulation: Cross-linked polyethylene (XLPE)
3- Filler: Polyvinyl chloride (PVC)
4- Armor: Concentric copper wire, copper tape applied helically over it
5- Outer Sheath: Polyvinyl chloride (PVC)

Applications

It is used indoors and outdoors where there are mechanical stresses, underground and in cable ducts.

Technical Data - N2XCY / YXCV

Nominal Cross Section mm²	Overall Diameter mm	Net Weight kg/km	Conductor DC Resistance at (20°C) Max. ohm/km	Current Carrying Capacity in Ground (A)	Current Carrying Capacity in Air (A)
2x1,5/1,5	11,7	185	12,1	31	25
2x2,5/2,5	12,7	235	7,41	40	33
2x4/4	13,6	299	4,61	52	43
2x6/6	15,2	380	3,08	65	54
2x10/10	17,5	563	1,83	87	75
2x16/16	19,7	800	1,15	113	100
2x25/16	23,4	1065	0,727/1,15	146	136
2x35/16	25,5	1320	0,524/1,15	176	165
2x50/25	28,6	1763	0,387/0,727	208	201
2x70/35	33,0	2446	0,268/0,524	256	255
2x95/50	37,0	3249	0,193/0,387	307	314
2x120/70	41,6	4153	0,153/0,268	349	364
2x150/70	45,4	4933	0,124/0,268	391	416
2x185/95	50,1	6123	0,0991/0,193	442	480
2x240/120	56,9	7964	0,0754/0,153	509	565
2x300/150	62,9	10007	0,0601/0,124	580	638
3x1,5/1,5	13,0	190	12,1	31	25
3x2,5/2,5	14	230	7,41	40	33
3x4/4	15	290	4,61	52	43
3x6/6	16,0	362	3,08	65	54
3x10/10	17,5	500	1,83	87	75
3x16/16	20,1	880	1,15	113	100
3x25/16	23,0	1056	0,720,727/1,15	146	136
3x35/16	25,0	1362	0,524/1,15	176	165
3x50/25	28,0	1770	0,387/0,727	208	201
3x70/35	33,0	2490	0,268/0,524	256	255
3x95/50	38,9	4058	0,193/0,387	307	314
3x120/70	41,0	4100	0,153/0,268	349	364
3x150/70	46,0	5030	0,124/0,268	391	416
3x185/95	51,0	6240	0,0991/0,193	442	480
3x240/120	58,0	8110	0,0754/0,153	509	565
3x300/150	66,0	12600	0,0601/0,124	580	638
3x400/185	74,5	16500	0,0470/0,0991	746	663
4x1,5/1,5	13,5	215	12,2	31	25
4x2,5/2,5	14,5	266	7,41	40	33
4x4/4	15,5	340	4,61	52	43
4x6/6	17,0	430	3,08	65	54
4x10/10	19,0	610	1,83	87	75
4x16/16	22,0	870	1,15	113	100
4x25/16	25,0	1315	0,727/1,15	146	136
4x/35/16	28,0	1710	0,524/1,15	176	165
4x50/25	31,0	2230	0,387/0,727	208	201
4x70/35	37,0	3150	0,268/0,524	256	255
4x95/50	40,5	4190	0,193/0,387	307	314
4x120/70	46,0	5270	0,153/0,268	349	364
4x150/70	51,0	6480	0,124/0,268	391	416
4x185/95	57,0	8002	0,0991/0,193	442	480
4x240/120	64,0	10420	0,0754/0,153	509	565
4x300/150	75,00	16032	0,0601/0,124	580	638
5x1,5/1,5	14,0	242	12,1	31	25
5x2,5/2,5	15,5	304	7,41	40	33
5x4/4	17,0	390	4,61	52	43
5x6/6	18,0	504	3,08	65	54
5x10/10	20,0	720	1,83	87	75
5x16/16	23,0	1035	1,15	113	100
5x25/16	27,0	1580	0,727/1,15	146	136
5x35/16	30,0	2065	0,524/1,15	176	165
5x50/25	34,0	2760	0,387/0,727	208	201
5x70/35	40,0	3824	0,268/0,524	256	255
5x95/50	45,0	5130	0,193/0,387	307	314
5x120/70	51,0	6495	0,153/0,268	349	364
5x150/70	56,0	7950	0,124/0,268	391	416
5x185/95	63,0	8830	0,0991/0,193	442	480
5x240/120	70,0	12800	0,0754/0,153	509	565
7x1,5/1,5	14,6	294	12,1	18,6	16,3
7x2,5/2,5	15,8	370	7,41	24,6	21,5
8x1,5/1,5	16,0	387	12,1	16	12
8x2,5/2,5	17,7	512	7,41	24	16
10x1,5/1,5	17,4	378	12,1	15,5	13,8
10x2,5/2,5	18,8	498	7,41	20,5	18,2
12x1,5/1,5	17,8	416	12,1	14	12,5
12x2,5/2,5	19,4	556	7,41	18,5	16,5
16x1,5/1,5	19,20	522	12,1	12,4	11,3
16x2,5/2,5	21,20	714	7,41	16,4	14,9
19x1,5/1,5	20,0	576	12,1	12,4	11,3
19x2,5/2,5	22,0	790	7,41	16,4	14,9
21x1,5/1,5	21,0	642	12,1	12,4	11,3
21x2,5/2,5	23,0	888	7,41	16,4	14,9
24x1,5/1,5	23,8	828	12,1	10,9	10,0
24x2,5/2,5	26,2	1086	7,41	14,4	13,2
30x1,5/1,5	25,0	966	12,1	10,9	10
30x2,5/2,5	27,4	1384	7,41	14,4	13,2
40x1,5/1,5	28,4	1216	12,1	9,3	8,8
40x2,5/2,5	31,4	1634	7,41	12,3	11,6
