FIRE SAFE CABLES

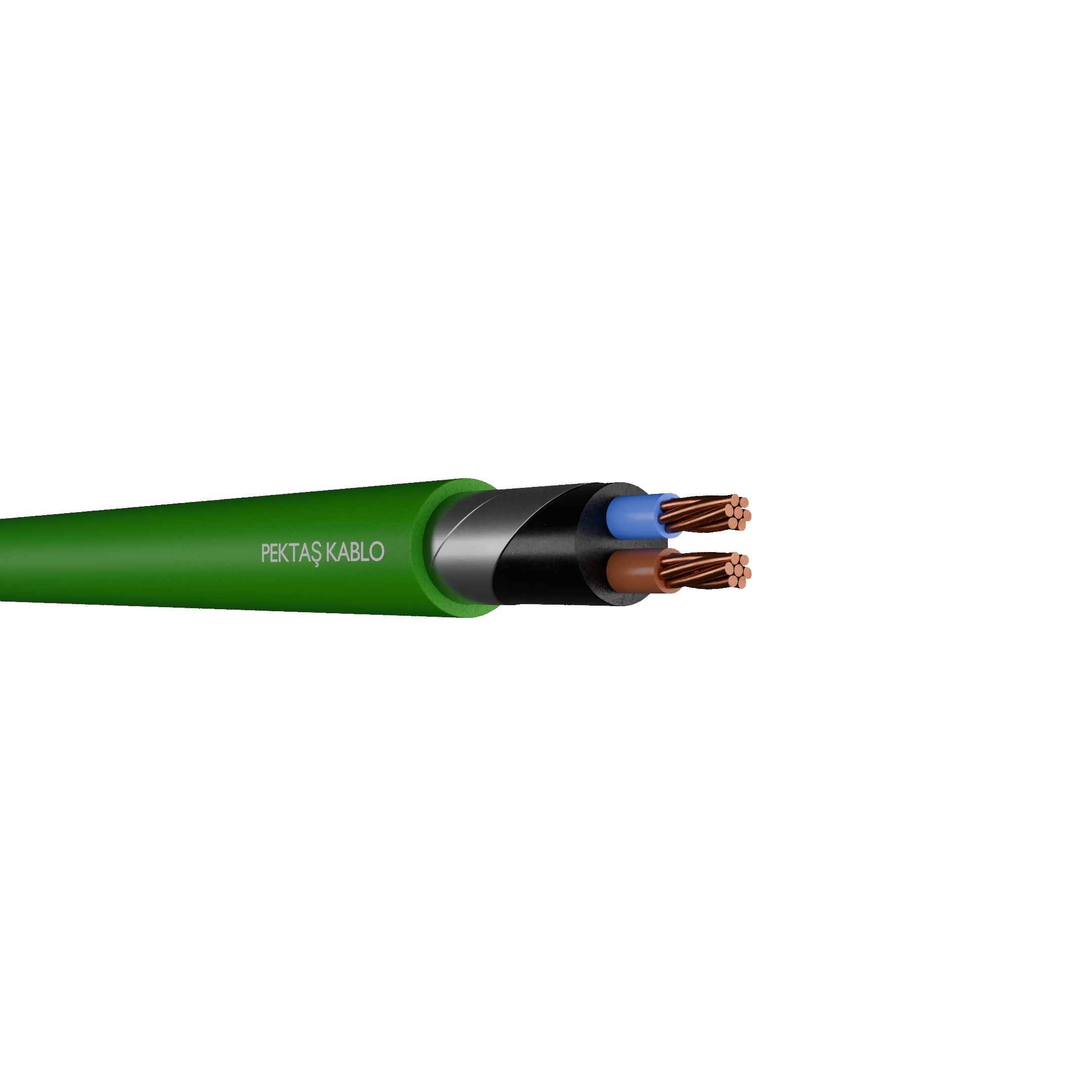

N2XBY / YXZ4V

It is used in indoor and outdoor areas where there are mechanical stresses, underground and in cable ducts.

Max. operating temperature

90 °C

Max. short circuit temperature

250 °C

AC test voltage

3.5 kV

Min. bending radius

15 x D

Rated voltage Uo/U

0.6/1 kV

Flame propagation test on single cable

EN 60332-1-2

Construction

1- Conductor: Solid or stranded copper
2- Insulation: Cross-linked polyethylene (XLPE)
3- Filler: Polyvinyl chloride (PVC)
4- Armor: Galvanized double steel tape
5- Outer Sheath: Polyvinyl chloride (PVC)

Applications

It is used in indoor and outdoor areas where there are mechanical stresses, underground and in cable ducts.

Technical Data - N2XBY / YXZ4V

Nominal Cross Section mm²	Overall Diameter mm	Net Weight kg/km	Conductor DC Resistance at (20°C) Max. ohm/km	Current Carrying Capacity in Ground (A)	Current Carrying Capacity in Air (A)
2x2,5	13,1	276	7,41	40	32
2x4	14,0	327	4,61	52	42
2x6	15,0	386	3,0	64	53
2x10	17,4	504	1,83	86	73
2x16	19,2	649	1,15	111	96
2x25	22,2	888	0,727	143	130
2x35	24,4	1123	0,524	173	160
2x50	27,6	1441	0,387	205	195
2x70	31,2	1927	0,268	252	247
2x95	35,0	2509	0,193	303	305
2x120	39,8	3166	0,153	346	355
2x150	43,0	3785	0,124	390	407
2x185	47,4	4627	0,0991	441	469
2x240	54,0	5932	0,0754	511	551
3x1,5	12,3	265	0,0601	30	24
3x2,5	13,6	342	7,41	40	32
3x4	14,6	418	4,61	52	42
3x6	15,6	503	3,08	64	53
3x10	18,6	713	1,83	86	73
3x16	20,5	938	1,15	111	96
3x25	23,8	1315	0,727	143	130
3x35	26,2	1696	0,524	173	160
3x50	29,6	2205	0,387	205	195
3x70	33,5	2987	0,268	252	247
3x95	37,6	4039	,193	303	305
3x120	42,9	5363	0,153	346	355
3x150	46,5	6414	0,124	390	407
3x185	51,2	7826	0,0991	441	469
3x240	58,7	10114	0,0754	511	551
3x300	65,5	12450	0,0601	683	580
3xx400	73,5	16100	0,0470	746	663
3x16+10	21,7	1100	1,15/1,83	111	96
3x25+16	25,0	1550	0,727/1,15	143	130
3x35+16	27,0	1905	0,524/1,15	173	160
3x50+25	30,8	2426	0,387/0,727	205	196
3x70+35	34,9	3298	0,268/0,524	252	247
3x95+50	39,7	4730	0,193/0,387	303	305
3x120+70	44,8	5976	0,153/0,268	346	355
3x150+70	47,8	6916	0,124/0,268	390	407
3x185+95	53,1	8582	0,0991/0,193	441	469
3x240+120	60	10950	0,0754/0,153	511	551
3x300+150	67	13800	0,0601/0,124	580	638
3x400+185	75	17700	0,0470/0,0991	746	663
4x1,5	13,3	308	12,1	30	24
4x2,5	14,2	369	7,41	40	32
4x4	15,5	470	4,61	52	42
4x6	16,7	579	3,08	64	53
4x10	19,6	830	1,83	86	73
4x16	21,7	1111	1,15	111	96
4x25	22,6	1608	0,727	143	130
4x35	28,2	2074	0,524	173	160
4x50	32,0	2674	0,387	205	195
4x70	36,3	3655	0,268	252	247
4x95	41,2	5391	0,193	303	305
4x120	46,6	6762	0,153	346	355
4x150	50,4	8097	0,124	390	407
4x185	55,6	9915	0,0991	441	469
4x240	63,4	12753	0,0754	511	551
4x300	72,5	15800	0,0601	580	638
4x400	82	20600	0,0470	600	560
5x1,5	14,3	368	12,1	21	18
5x2,5	15,3	431	7,41	28	24
5x4	16,5	544	4,61	52	42
5x6	17,9	680	3,08	64	53
5x10	21,1	990	1,83	86	73
5x16	23,5	1346	1,15	111	96
5x25	27,8	1964	0,727	145	130
5x35	30,7	2549	0,524	173	160
5x50	34,9	3358	0,387	205	195
5x70	39,0	4548	0,268	252	247
5x95	44,3	6063	0,193	303	305
7x1,5	15,5	430	12,1	18	15,6
7x2,5	16,5	550	7,41	24	20,8
10x1,5	18,0	600	12,1	15	13,2
10x2,5	19,5	750	7,41	20	17,6
12x1,5	18,5	650	12,1	14,3	12,6
12x2,5	20,0	800	7,41	19	16,8
19x1,5	20,5	850	12,1	12	10,8
19x2,5	22,5	1100	7,41	16	14,4
21x1,5	21,5	900	12,1	11,3	10,2
21x2,5	23,5	1200	7,41	15	13,6
24x1,5	23,5	1050	12,1	10,5	9,6
24x2,5	26,0	1350	7,41	14	12,8
30x1,5	24,5	1150	12,1	9,9	9,1
30x2,5	27,0	1550	7,41	13,2	12,2
40x1,5	27,0	1450	12,1	9	8,4
40x2,5	30,0	1950	7,41	12	11,2
