N2XBH

Name: N2XBH
Brand: Pektaş Kablo
SKU: n2xbh

It is used in buildings with high human density, hospitals, shopping malls, hotels, schools, etc. It does not propagate fire, does not create thick smoke, and does not create an environment suitable for corrosion during a fire. The galvanized steel tape on it provides extremely good protection against mechanical stresses.

Max. operating temperature

90 °C

Max. short circuit temperature

250 °C

AC test voltage

4 kV

Min. bending radius

15 x D

Rated voltage Uo/U

0.6/1 kV

Flame propagation test on single cable

EN 60332-1-2

Flame propagation test on bunched cables

EN 60332-3-24

Corrosive gas test

EN 60754-2

Smoke density test

EN 61034-2

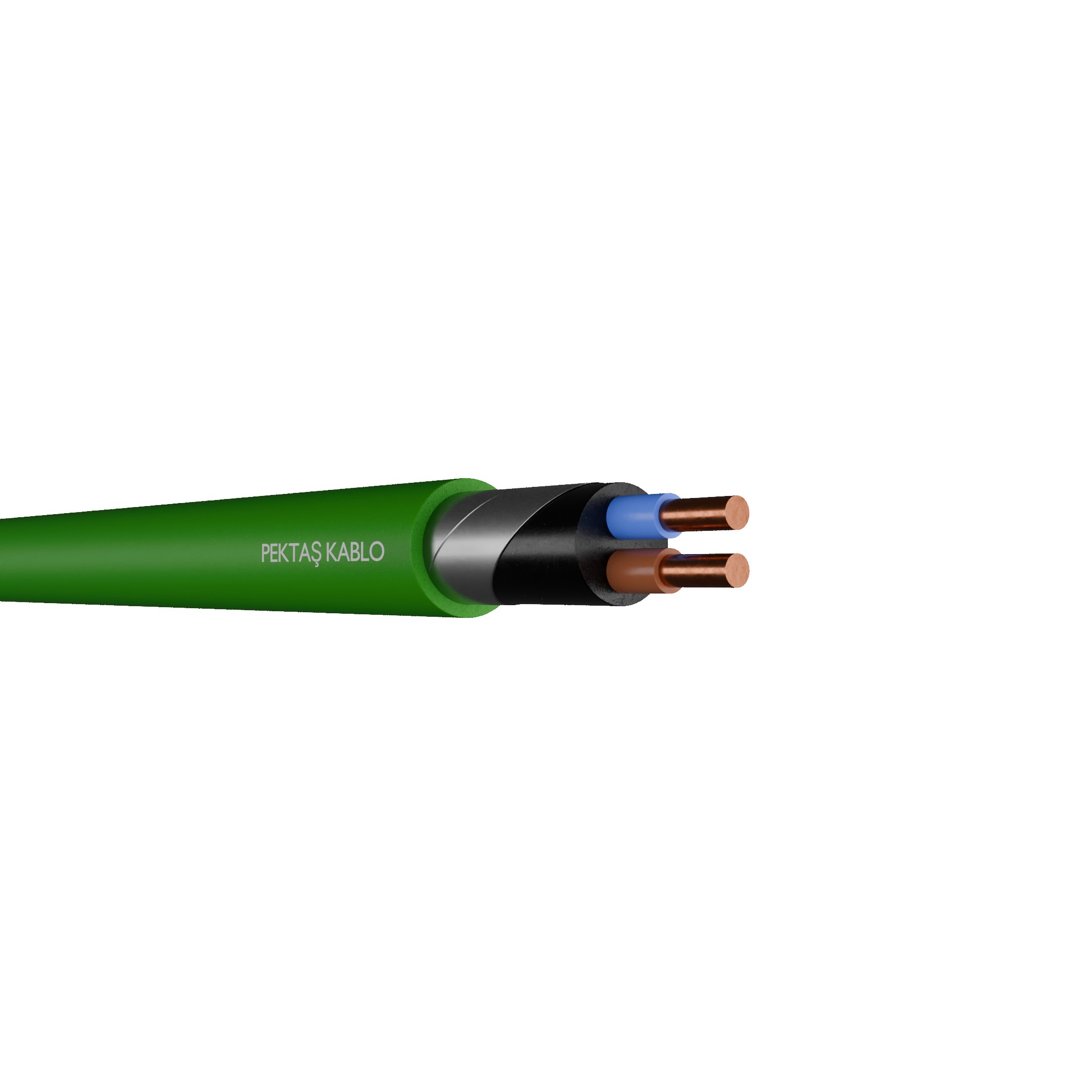

Construction

1- Conductor: Solid or stranded copper
2- Insulation: Cross-linked polyethylene (XLPE)
3- Filler: Halogen-free material
4- Armor: Galvanized double steel tape
5- Outer Sheath: Halogen-free lshz compound

Applications

Technical Data - N2XBH

Nominal Cross Section mm²	Overall Diameter mm	Net Weight kg/km	Conductor DC Resistance at (20°C) Max. ohm/km	Current Carrying Capacity in Ground (A)	Current Carrying Capacity in Air (A)
2x1,5	12,5	258	12,1	31	24
2x2,5	13,3	299	7,41	40	31
2x4	14,1	350	4,61	52	41
2x6	15,1	418	3,08	65	53
2x10	17,5	574	1,83	87	72
2x16	19,7	765	1,15	113	96
2x25	22,3	1068	0,727	146	130
2x35	24,5	1328	0,524	176	160
2x50	27,1	1671	0,387	208	195
2x70	31,1	2260	0,268	256	247
3x1,5	13,0	284	12,1	31	24
3x2,5	13,9	337	7,41	40	31
3x4	14,7	400	4,61	52	41
3x6	15,8	486	3,08	64	53
3x10	18,4	683	1,83	87	72
3x16	20,8	929	1,15	113	96
3x25	23,6	1321	0,727	146	130
3x35	26,0	1664	0,524	176	160
3x50	29,0	3132	0,387	208	195
3x70	33,3	2908	0,268	256	247
3x95	39,2	4148	0,193	307	305
3x120	42,0	4909	0,153	349	355
3x150	46,3	6097	0,124	391	407
3x185	52,5	7482	0,0991	442	469
3x240	58,7	9493	0,0754	509	551
3x300	63,7	11516	0,0601	581	643
3x16+10	21,7	1029
3x25+16	24,7	1477	0,727/1,15	146	130
3x35+16	26,7	1797	0,524/1,15	176	160
3x50+25	30,0	2356	0,387/0,727	208	195
3x70+35	34,3	3225	0,268/0,524	256	247
3x95+50	40,3	4584	0,193/0,387	307	305
3x120+70	43,8	5520	0,153/0,268	349	355
3x150+70	47,6	6654	0,124/0,268	391	407
3x185+95	54,1	8269	0,0991/0,193	442	469
3x240+120	60,1	10419	0,0754/0,153	509	551
3x300+150	65,6	12749	0,0601/0,124	581	643
4x1,5	13,7	318	12,1	31	24
4x2,5	14,7	382	7,41	40	31
4x4	15,6	463	4,61	52	41
4x6	16,8	569	3,08	65	53
4x10	19,7	812	1,83	87	72
4x16	22,4	1121	1,15	113	96
4x25	25,5	1613	0,727	146	130
4x35	28,2	2047	0,524	176	160
4x50	31,5	2642	0,387	208	195
4x70	37,3	3869	0,268	256	247
4x95	43,0	5191	0,193	307	305
4x120	46,1	6165	0,153	349	355
4x150	51,0	7655	0,124	391	407
4x185	57,7	9425	0,0991	442	469
4x240	64,6	11998	0,0754	509	551
4x300	70,3	14633	0601	581	643
5x1,5	14,5	363	12,1	31	24
5x2,5	15,6	442	7,41	40	31
5x4	16,7	541	4,61	52	41
5x6	18,0	673	3,08	65	53
5x10	21,3	974	1,83	87	72
5x16	24,2	1359	1,15	113	96
5x25	27,7	1937	0,727	146	130
5x35	30,9	2490	0,524	176	160
5x50	34,8	3240	0,387	208	195
5x70	41,1	4725	0,268	256	247
5x95	47,3	6332	0,193	307	305
5x120	50,9	7561	0,153	349	3556
5x150	56,3	9373	0,124	391	407
5x185	63,8	11582	0,0991	442	469
5x240	71,7	14804	0,0754	509	551
5x300	78,0	18070	0,0601	581	643
7x1,5	15,3	394	12,1	18	15,5
7x2,5	16,5	487	7,41	24	21
8x1,5	16,6	443	12,1	18	15,5
8x2,5	18,0	548	7,41	24	21
9x1,5	17,6	484	12,1	15	13
9x2,5	19,1	603	7,41	20	17,5
10x1,5	18,1	513	12,1	14	13
10x2,5	19,7	643	7,41	19	17,5
12x1,5	18,6	561	12,1	13,5	12,5
12x2,5	20,3	711	7,41	18	17
14x1,5	19,3	613	12,1	12	12
14x2,5	21,1	783	7,41	16	16
19x1,5	20,9	739	12,1	12	11
19x2,5	22,9	960	7,41	16	14,5
21x1,5	21,9	797	12,1	12	11
21x2,5	24,0	1039	7,41	16	14,5
24x1,5	23,7	892	12,1	10,5	9,5
24x2,5	26,1	1169	7,41	14	13
27x1,5	24,2	956	12,1	10,5	9,5
27x2,5	26,6	1260	7,41	14	13
37x1,5	26,5	1187	12,1	9	8
37x2,5	29,3	1592	7,41	12	11
40x1,5	27,5	1263	12,1	9	8
40x2,5	30,6	1715	7,41	12	11
